Un capteur ABS en défaut ne se limite pas à un voyant allumé : il peut perturber l’ABS, l’ESP et l’antipatinage, avec des effets très concrets au freinage. Pour éviter de remplacer une pièce au hasard, je pars toujours d’une logique simple : identifier le type de capteur, contrôler le faisceau, puis vérifier le signal réel. Ici, je détaille la méthode la plus fiable pour poser un diagnostic propre, sans abîmer le capteur ni passer à côté d’un défaut de roue, de roulement ou de couronne.
Les points à vérifier avant de conclure à une panne de capteur
- Un voyant ABS allumé n’accuse pas automatiquement le capteur : le câble, le connecteur ou la couronne peuvent être en cause.
- Un capteur inductif se teste différemment d’un capteur actif ; la résistance n’est pas une mesure valable pour tous.
- Sur un capteur inductif, je cherche une résistance cohérente et une petite tension alternative quand la roue tourne.
- Sur un capteur actif, je contrôle surtout l’alimentation, la masse et le signal, idéalement avec une valise ou un oscilloscope.
- Le roulement, l’entrefer et les débris métalliques peuvent imiter une panne de capteur.
Reconnaître un défaut réel avant de sortir le multimètre

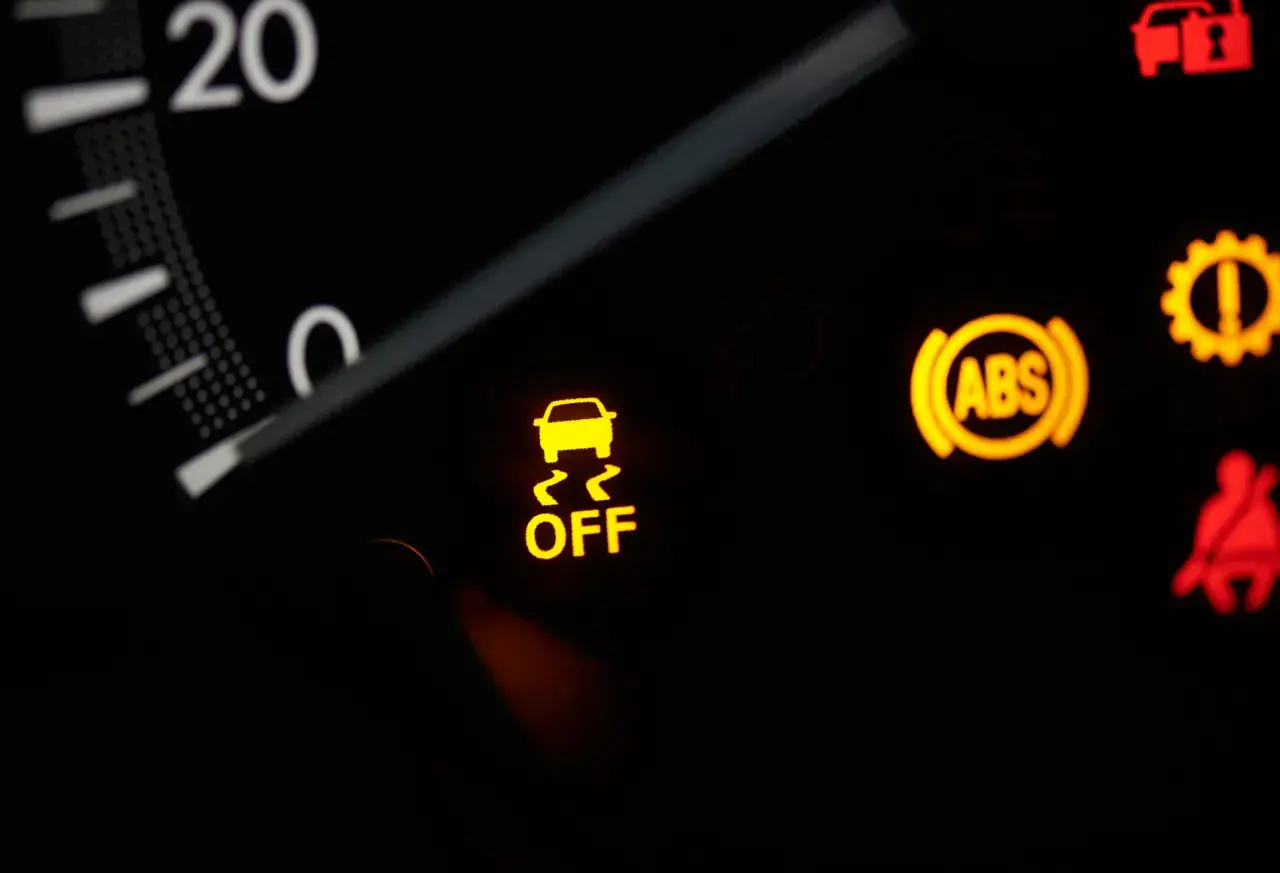

Je commence rarement par la mesure électrique. Avant cela, je veux savoir si le symptôme pointe vraiment vers un capteur de vitesse de roue, ou s’il raconte autre chose. Un voyant ABS, seul, indique juste qu’un défaut a été détecté par le calculateur. Il ne dit pas si la cause vient du capteur, du faisceau, de l’alimentation, du roulement ou de l’anneau magnétique.
Les signaux les plus utiles, ce sont souvent les détails de conduite. Un ABS qui se déclenche trop tôt sur route sèche, une coupure intermittente sur une seule roue, une perte de vitesse roue affichée à l’arrêt ou une alerte ESP associée au freinage orientent déjà le diagnostic. À l’inverse, une pédale qui devient dure ou molle renvoie plutôt vers un problème hydraulique, pas vers le capteur lui-même.
| Symptôme | Piste la plus logique | Ce que je vérifie d’abord |
|---|---|---|
| Voyant ABS/ESP allumé en continu | Défaut électrique ou capteur absent | Codes défaut, alimentation, connecteur |
| ABS trop intrusif sur chaussée normale | Signal de roue incohérent | Couronne, entrefer, roulement, signal |
| Défaut intermittent après pluie ou vibrations | Faisceau ou prise fatigués | Oxydation, frottement, rupture interne |
| Une seule roue tombe à zéro en roulant | Capteur ou anneau de cette roue | Comparer les données des quatre roues |
Ce premier tri évite beaucoup d’erreurs. Une fois le comportement compris, la vraie question devient plus simple : de quel type de capteur parle-t-on exactement ?
Identifier le type de capteur avant toute mesure
Je ne branche jamais un multimètre sans avoir identifié la famille du capteur. En pratique, on rencontre surtout deux architectures : le capteur inductif, dit passif, et le capteur actif, souvent à effet Hall ou magnétorésistif. Extérieurement, ils peuvent se ressembler beaucoup, mais leur logique de test n’est pas la même.
| Type de capteur | Nombre de fils | Test pertinent | À éviter |
|---|---|---|---|
| Inductif / passif | Le plus souvent 2 | Résistance et tension alternative lors de la rotation | Rien de spécifique, hors test mécanique propre |
| Actif à effet Hall | Souvent 2 ou 3 | Alimentation, masse, signal, lecture dynamique | Mesure de résistance directe sur le capteur |
| Actif magnétorésistif | Variable selon le montage | Signal et alimentation avec outil de diagnostic | Test ohmique “à l’aveugle” |
Le piège, c’est qu’on ne peut pas toujours distinguer les deux familles à l’œil nu. C’est pour cela que je vérifie d’abord la documentation constructeur ou, à défaut, la présence d’une alimentation sur le connecteur. Si une tension d’alimentation est là, je pars du principe que le capteur peut être actif et je laisse le mode résistance de côté. Cette précaution évite de créer une panne en testant trop vite.
Une fois ce point verrouillé, la mesure devient beaucoup plus sûre. Et pour un capteur inductif, la méthode reste simple si on respecte l’ordre des opérations.
Contrôler un capteur inductif au multimètre
Sur un capteur inductif, je procède toujours avec la roue levée, le contact coupé et le capteur débranché pour la mesure de résistance. Le but est de savoir si la bobine interne est ouverte, en court-circuit, ou simplement hors tolérance. Beaucoup de capteurs en bon état affichent une résistance dans une plage de l’ordre de 0,8 à 2,5 kΩ, mais la valeur exacte dépend du véhicule. Ici, la référence constructeur reste la seule valeur vraiment fiable.
- Je localise le capteur et j’inspecte la prise, les broches et le câble.
- Je mesure la résistance entre les deux bornes du capteur, jamais sur un capteur actif.
- Je compare le résultat avec l’autre roue du même essieu si la conception est identique.
- Je règle ensuite le multimètre sur la tension alternative et je fais tourner la roue à la main.
- Je contrôle que la tension AC apparaît et augmente quand la roue tourne plus vite.
En mouvement lent, un capteur inductif sain génère souvent une faible tension alternative, fréquemment autour de 0,2 à 2 V AC selon le montage et la vitesse de rotation. Si la valeur reste nulle, si elle saute de manière irrégulière ou si elle n’apparaît que par à-coups, je ne condamne pas le capteur trop vite : je regarde aussi la couronne, l’entrefer et le faisceau.
| Résultat de mesure | Lecture probable | Suite logique |
|---|---|---|
| Résistance cohérente et signal AC qui monte | Capteur probablement fonctionnel | Passer au faisceau, au roulement et à la couronne |
| Résistance infinie ou très élevée | Circuit ouvert | Contrôler le capteur et la continuité du câble |
| Résistance proche de 0 Ω | Court-circuit | Vérifier capteur, prise et écrasement du faisceau |
| Bonne résistance, mais pas de tension en rotation | Problème mécanique ou magnétique | Entrefer, anneau, limaille, roulement |
Ce test est simple, mais il n’est pas suffisant si le capteur est actif. Dans ce cas, la logique change complètement, et c’est là que beaucoup de diagnostics partent de travers.
Tester un capteur actif sans l’endommager
Un capteur actif ne se traite pas comme une bobine passive. Je contrôle d’abord l’alimentation, la masse et le signal. Selon le véhicule, l’alimentation peut être de 5 V ou, plus rarement, d’une autre valeur prévue par le constructeur. Le multimètre peut donner une impression trompeuse sur le signal, parce qu’il “moyenne” une information qui est parfois numérique. Pour cette raison, je préfère une lecture de données en direct ou, mieux, un oscilloscope.
La méthode pratique est la suivante : je repère le schéma, je backprobe le connecteur si c’est possible sans l’abîmer, puis je compare la roue suspecte aux autres roues. Sur un capteur actif à trois fils, je m’attends généralement à une alimentation, une masse et une sortie signal séparée. Sur un montage à deux fils, le signal peut être superposé à l’alimentation, ce qui rend le diagnostic encore plus dépendant de l’outil utilisé.
- Je vérifie la présence de l’alimentation au connecteur, contact mis.
- Je contrôle la masse réelle, pas seulement une continuité approximative.
- Je lis les vitesses roue en direct sur la valise pour comparer les quatre coins.
- Si j’ai un oscilloscope, j’observe la forme du signal pendant la rotation de la roue.
- Je n’effectue jamais de test ohmique sur un capteur actif.
Quand le signal est bon à l’arrêt mais se dégrade en roulant, je pense immédiatement au faisceau qui travaille avec la suspension. C’est aussi pour cela qu’un simple contrôle statique ne suffit pas toujours : la panne peut apparaître uniquement en mouvement.
Le roulement, la couronne et le faisceau peuvent mentir
Le vrai piège du diagnostic ABS, ce n’est pas le capteur en lui-même. C’est tout ce qui l’entoure. Un roulement avec jeu, une couronne magnétique encrassée, de la limaille collée, un capteur mal positionné ou un câble qui s’ouvre quand la suspension bouge peuvent produire exactement les mêmes symptômes qu’un capteur cassé.
| Cause possible | Indice fréquent | Ce que je fais |
|---|---|---|
| Couronne ou anneau magnétique endommagé | Perte de signal régulière, souvent à un point précis de rotation | Inspection visuelle, nettoyage, remplacement du moyeu si l’anneau est intégré |
| Roulement avec jeu | Signal irrégulier et bruit de roulement | Contrôle du jeu, de l’entrefer et de l’état du moyeu |
| Faisceau coupé ou frotté | Panne intermittente sur bosses ou en braquage | Test de continuité et inspection sur toute la longueur |
| Connecteur oxydé | Défaut plus présent par temps humide | Nettoyage, contrôle des broches, reprise de contact |
Je fais aussi attention à l’entrefer, c’est-à-dire la distance entre le capteur et la cible de lecture. Quand il est hors tolérance, le signal devient faible ou instable. Sur certains montages, il tourne autour du millimètre, mais je ne m’appuie jamais sur une estimation à l’œil : la cote exacte dépend du véhicule. Une fois ces points vérifiés, il reste surtout à éviter les erreurs qui font perdre du temps.
Les erreurs de diagnostic que je vois le plus souvent
Dans ce domaine, les mauvais réflexes coûtent cher. Je vois encore trop souvent des capteurs remplacés alors que le vrai coupable était une prise oxydée, un roulement encodé fatigué ou un câble sectionné à moitié. Le problème, c’est qu’un ABS moderne peut masquer la vraie cause derrière un défaut de lecture global.
- Tester un capteur actif à l’ohmmètre, alors que cette mesure peut l’endommager.
- Remplacer la pièce sans lire les données roue par roue.
- Oublier de comparer le comportement de la roue suspecte à une roue saine du même type.
- Ignorer la prise, le faisceau et la masse parce que le capteur “semble” bon.
- Confondre défaut ABS et problème de roulement, alors que les deux sont souvent liés.
- Faire le test roue reposant au sol, avec un câble tendu ou mal positionné.
Ma règle est simple : si un capteur paraît en cause, je veux au moins une preuve électrique et une preuve mécanique avant de le condamner. C’est ce qui évite les remplacements inutiles et les retours en atelier.
Avant de commander la pièce, je valide encore ces trois points
Quand le diagnostic est presque fait, je fais un dernier passage très concret. D’abord, je confirme que la référence du capteur correspond bien au type monté sur la voiture. Ensuite, je vérifie si le défaut suit la roue, le faisceau ou la pièce elle-même. Enfin, je m’assure que le moyeu, l’anneau et l’entrefer ne sont pas déjà en train de fausser la lecture du nouveau capteur.
Si tout est cohérent, le remplacement a du sens. Si un doute subsiste sur le signal, je préfère m’arrêter et reprendre la mesure plutôt que de changer une pièce de plus. En freinage et sécurité, la méthode la plus rapide reste souvent la plus propre : une identification correcte du capteur, un test adapté à sa technologie, puis une vérification du contexte mécanique avant toute décision.
