Les points à retenir avant de tester un relais
- Je coupe toujours le contact et j’évite de manipuler le relais sous tension sans raison.
- Les bornes 85 et 86 servent en général à la bobine de commande, 30 au commun, 87 au contact de travail, et 87a existe sur certains modèles à 5 broches.
- Une bobine en bon état affiche souvent une résistance d’environ 50 à 100 ohms, parfois un peu plus selon le relais.
- Un relais sain doit cliquer franchement lorsqu’on alimente sa bobine.
- Si le relais est bon, je vérifie ensuite le fusible, la masse, le porte-relais et le câblage.
À quoi sert un relais et quels symptômes doivent alerter
Dans un circuit d’éclairage ou d’alimentation, le relais joue le rôle d’interrupteur commandé à distance. Il permet à une faible intensité de déclencher un circuit plus puissant, sans faire passer tout le courant dans le bouton, le commodo ou le calculateur. En pratique, c’est lui qui évite de surcharger la commande et qui sécurise le fonctionnement des équipements.
Quand il commence à fatiguer, les signes ne sont pas toujours nets. Un phare qui s’allume une fois sur deux, un feu additionnel capricieux, un klaxon silencieux ou un accessoire qui fonctionne seulement après plusieurs essais sont des indices crédibles. Je me méfie aussi des pannes “fantômes” où l’on entend un clic mais où rien ne sort côté puissance.
| Symptôme | Ce que cela peut suggérer | Contrôle logique ensuite |
|---|---|---|
| Aucun clic | Bobine coupée, absence d’alimentation de commande, relais grippé | Mesure de résistance sur 85-86, puis vérification de la tension de commande |
| Clic présent mais circuit inactif | Contacts brûlés ou oxydés | Test de continuité entre 30 et 87 ou 30 et 87a selon le modèle |
| Fonctionnement intermittent | Relais fatigué, cosse lâche, oxydation du porte-relais | Contrôle du relais hors véhicule puis inspection du support |
| Fusible qui saute | Court-circuit aval ou montage inadapté | Recherche du défaut sur le faisceau et les accessoires alimentés |
À partir de là, le bon réflexe consiste à identifier précisément le modèle de relais, car le test n’est pas le même sur une version à 4 broches et sur un modèle à 5 broches. C’est justement ce repérage qui évite les contresens.
Identifier les bornes avant le test
Avant de sortir le multimètre, je regarde toujours le dessin moulé sur le relais ou le schéma imprimé sur son boîtier. C’est le moyen le plus sûr de savoir quelles bornes correspondent à la bobine et quels contacts sont normalement ouverts ou fermés. Les numéros les plus courants sont 85, 86, 30, 87 et parfois 87a.
En pratique, voici la logique que j’applique presque systématiquement.
- 85 et 86 : bornes de la bobine de commande. C’est la partie qui reçoit la tension de pilotage.
- 30 : borne commune, souvent reliée à l’alimentation ou à l’entrée principale du courant.
- 87 : contact normalement ouvert, qui laisse passer le courant quand le relais s’active.
- 87a : contact normalement fermé, présent sur certains relais à 5 broches, en liaison avec 30 au repos.

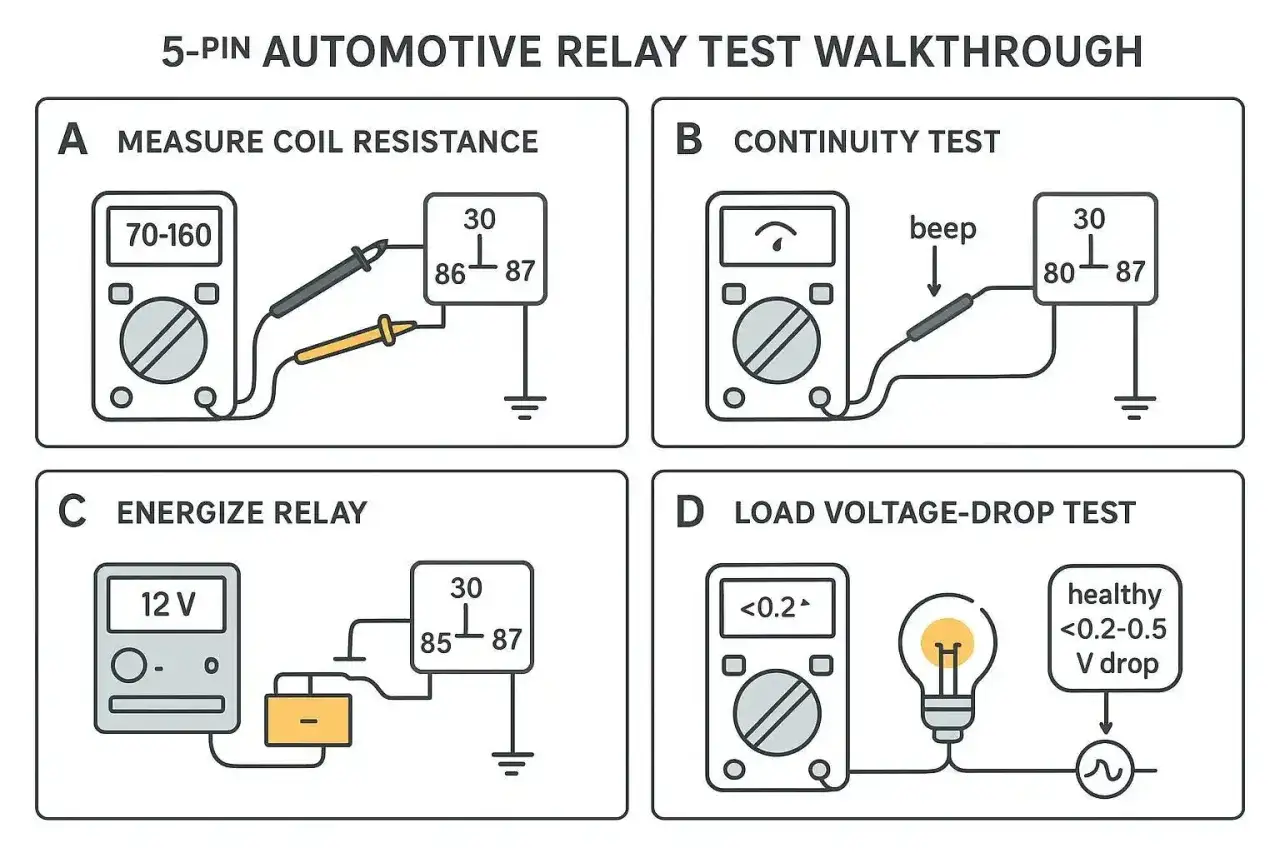

Tester la bobine et les contacts avec un multimètre
Je procède toujours en deux temps: d’abord la bobine, ensuite les contacts. C’est la méthode la plus fiable pour éviter de confondre un relais réellement HS avec un simple problème d’alimentation dans le véhicule. Le relais doit être déposé de son support pour travailler proprement, sauf cas particulier où l’on fait un diagnostic sur le véhicule avec accès direct aux bornes.
- Je règle le multimètre en mode ohmmètre et je mesure la résistance entre 85 et 86.
- Sur beaucoup de relais 12 V, une valeur située autour de 50 à 100 ohms est rassurante, avec parfois une plage un peu plus large selon le constructeur.
- Si l’appareil affiche OL, l’infini, ou une valeur totalement incohérente, la bobine peut être coupée ou endommagée.
- Je contrôle ensuite le contact de puissance entre 30 et 87 sur un relais à 4 broches: au repos, il ne doit généralement pas y avoir de continuité.
- J’alimente la bobine avec 12 V. Si le relais est sain, j’entends un clic net.
- Une fois alimenté, le relais doit alors établir la continuité entre 30 et 87, avec une résistance très faible.
Sur un relais à 5 broches, je garde la même logique, mais j’ajoute le contrôle de 87a. Au repos, 30 est en contact avec 87a; une fois la bobine alimentée, le relais bascule et la liaison passe vers 30-87. Ce point change tout, parce qu’un relais 5 broches mal interprété peut donner l’impression d’être défectueux alors qu’il fonctionne parfaitement.
Quand je teste un relais équipé d’une diode de roue libre, je fais attention à la polarité. Si elle est inversée, la mesure peut être faussée ou le relais peut refuser de coller correctement. Ce détail compte davantage qu’on ne le pense, surtout sur les circuits récents ou sur certains accessoires ajoutés après coup.
Lire les résultats sans se tromper sur le type de relais
Le piège classique, ce n’est pas le test lui-même, c’est l’interprétation. Un relais peut cliquer sans pour autant laisser passer le courant correctement. À l’inverse, une mesure de résistance correcte sur la bobine ne garantit pas que les contacts de puissance soient propres. Il faut donc lire les résultats comme un ensemble, pas comme une seule valeur isolée.
| Résultat mesuré | Lecture probable | Ce que je fais ensuite |
|---|---|---|
| 85-86 autour de 50 à 100 ohms | Bobine généralement saine | Je passe au test de commutation |
| 85-86 en OL | Bobine coupée | Relais à remplacer |
| 85-86 très proche de 0 ohm | Possible court-circuit interne | Relais à remplacer sans insister |
| 30-87 fermé au repos sur un relais 4 broches | Contact collé ou incohérence de type | Je revérifie le schéma du relais |
| 30-87 ne ferme pas après alimentation | Contacts usés, mécanisme bloqué ou bobine inefficace | Je refais un essai avec une alimentation stable |
| 30-87a actif au repos puis bascule vers 87 | Relais 5 broches fonctionnel | Aucun remplacement nécessaire |
Dans un circuit d’éclairage, ce diagnostic est précieux parce qu’il permet de séparer le relais du reste du système. Si le test est conforme, la panne est ailleurs. Et c’est souvent là que l’on gagne le plus de temps sur une recherche électrique bien menée.
Les erreurs qui faussent le diagnostic
J’ai vu trop de relais condamnés à tort pour des erreurs de méthode assez simples. Le plus fréquent, c’est de tester sans avoir identifié les bornes, puis de conclure trop vite. Le deuxième piège, c’est de mesurer le relais en place, avec le circuit du véhicule encore branché, ce qui peut introduire des lectures parasites.
- Ne pas distinguer 87 de 87a sur un relais à 5 broches.
- Oublier la polarité sur un relais équipé d’une diode interne.
- Interpréter un clic comme la preuve que tout va bien.
- Confondre défaut de relais et mauvaise masse du circuit alimenté.
- Mesurer une bobine sans savoir si le relais est conçu pour un comportement particulier.
Je recommande aussi de ne jamais négliger l’état des broches et du porte-relais. Une cosse desserrée, une trace de chauffe ou une oxydation légère peut suffire à provoquer une panne intermittente très difficile à reproduire. C’est souvent plus banal qu’un relais “mystérieusement” mort.
Si le relais est bon, vérifier le reste du circuit
Quand le relais passe les tests, je ne m’arrête pas là. Sur un problème de phares, de feu additionnel ou de klaxon, la vraie panne se cache souvent dans l’alimentation amont ou dans la partie aval du circuit. C’est la séquence de contrôle qui évite de changer des pièces au hasard.

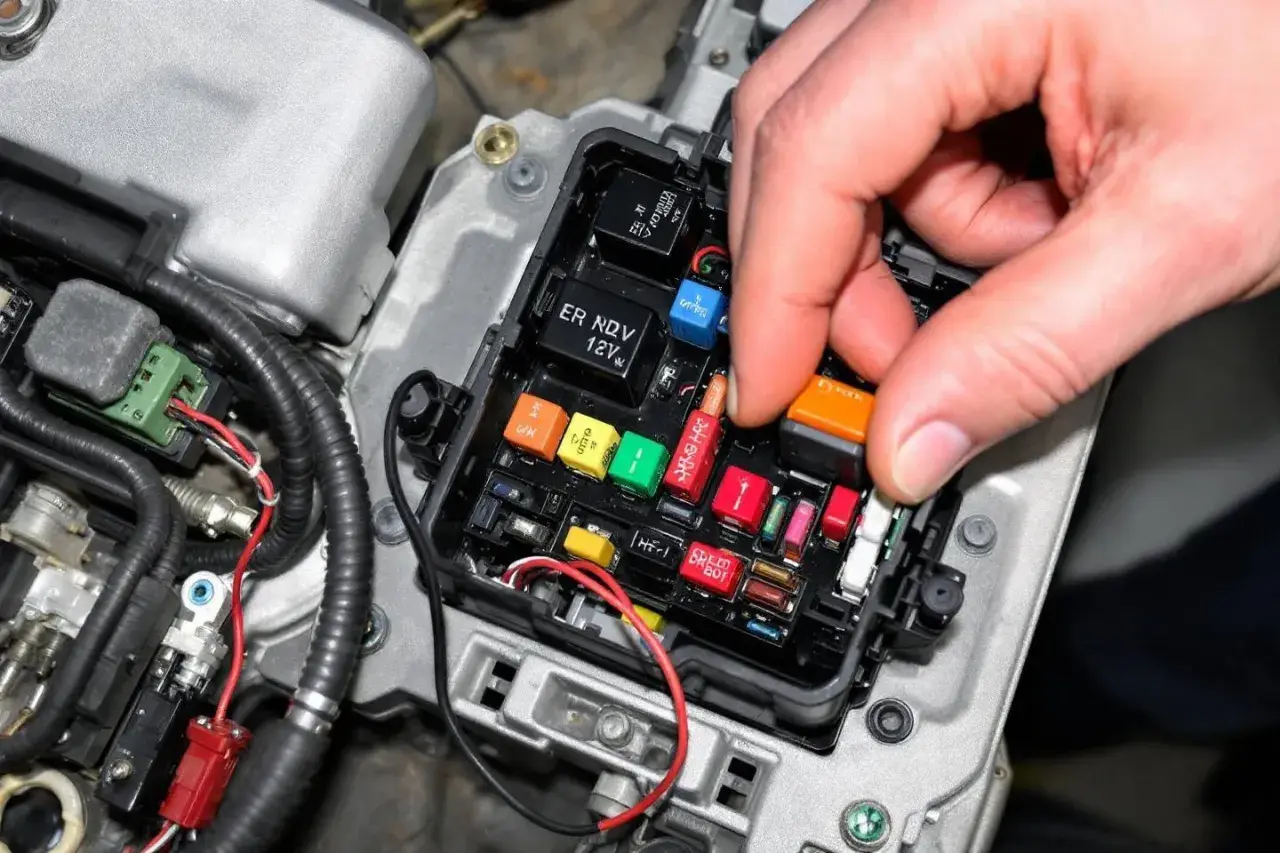

- Je vérifie le fusible lié au circuit concerné.
- Je contrôle la présence du 12 V à l’entrée du porte-relais.
- Je cherche une masse propre et réellement conductrice.
- Je regarde le faisceau pour détecter un fil coupé, pincé ou oxydé.
- Je teste l’organe final, comme l’ampoule, le moteur de ventilateur ou l’avertisseur sonore.
Dans les circuits d’éclairage, il faut aussi penser au commodo, au calculateur de carrosserie ou à la commande d’origine quand le véhicule en est équipé. Un relais peut être parfaitement sain et ne jamais recevoir l’ordre de fermeture. C’est pour cela que je raisonne toujours en chaîne complète, du signal de commande jusqu’à la charge finale.
Les réflexes que je garde avant de remonter
Avant de remettre le relais en place, je vérifie une dernière fois la référence, l’orientation des broches et l’état du support. Si le boîtier est noirci, si une borne est chauffée ou si le relais a l’air très différent de celui d’origine, je préfère comparer avant de remonter. Ce petit contrôle évite beaucoup d’allers-retours inutiles.
La méthode la plus sûre reste simple: identifier les bornes, tester la bobine, écouter le clic, puis valider la continuité des contacts sous tension. Si tout est cohérent, le relais est rarement le coupable. Et si le test échoue, le remplacement devient une décision technique, pas un pari.
