Un feu qui s’éteint, un essuie-glace qui s’arrête ou un plafonnier qui ne répond plus ont souvent la même origine : un fusible de voiture grillé. Le problème paraît minime, mais il protège un circuit entier, donc un mauvais geste peut transformer une panne simple en vraie recherche de court-circuit. Je vais vous montrer comment repérer le bon symptôme, localiser la boîte à fusibles, tester l’élément sans erreur et le remplacer sans aggraver la panne.
L’essentiel à retenir avant d’ouvrir la boîte à fusibles
- Un fusible coupe le courant quand un circuit tire trop ou qu’un court-circuit apparaît.
- Sur l’éclairage, la panne touche souvent plusieurs fonctions d’un même côté ou d’un même circuit.
- Le bon réflexe est de vérifier le schéma du véhicule, pas seulement la couleur du fusible.
- On remplace toujours par le même ampérage et le même format.
- Si le remplacement grille aussitôt, le fusible n’est pas la cause finale : il faut chercher le défaut en aval.
- Le coût d’un fusible est faible ; c’est surtout le diagnostic qui peut prendre du temps.
Comment reconnaître un fusible grillé avant de tout démonter
Dans l’éclairage, la panne ne se présente pas toujours comme une coupure totale. J’observe souvent un détail simple : une fonction meurt d’un coup, sans signe avant-coureur, alors que le reste du véhicule reste normal. C’est typiquement le genre de situation où l’on pense au fusible avant de soupçonner une réparation plus lourde.
| Symptôme | Ce que cela suggère | Premier contrôle |
|---|---|---|
| Un seul feu ne s’allume plus | Souvent une ampoule, un porte-lampe ou un faux contact, pas forcément le fusible | Vérifier l’ampoule et le connecteur avant d’ouvrir la boîte à fusibles |
| Deux feux du même côté tombent en même temps | Fusible, relais ou alimentation commune | Identifier le circuit exact concerné dans le manuel |
| Le fusible saute dès l’allumage | Court-circuit franc ou composant en défaut | Ne pas insister, couper le contact et tester le circuit |
| La panne revient après la pluie ou un lavage | Humidité, oxydation, infiltration dans un optique ou un connecteur | Inspecter les blocs optiques, les joints et les prises |
| L’éclairage clignote avant de tomber | Faux contact ou connecteur fatigué | Contrôler la prise, les broches et le serrage |
Le point important, c’est qu’un fusible ne « fatigue » pas comme une ampoule. S’il lâche, il y a presque toujours une raison en amont. Une fois ce réflexe posé, le plus utile est de trouver le bon boîtier, car sur une voiture moderne il y en a souvent plus d’un.
Où se trouve la bonne boîte à fusibles
Je commence toujours par le manuel du véhicule. C’est banal, mais c’est le moyen le plus rapide d’éviter de tirer au hasard sur des fusibles qui n’ont rien à voir avec la panne. Sur la plupart des voitures, on trouve au moins deux boîtes : une dans l’habitacle et une sous le capot.
- La boîte habitacle gère souvent l’éclairage intérieur, l’allume-cigare, l’autoradio ou certains accessoires.
- La boîte moteur protège plus souvent les circuits d’alimentation principaux, les feux, les ventilateurs ou certains relais.

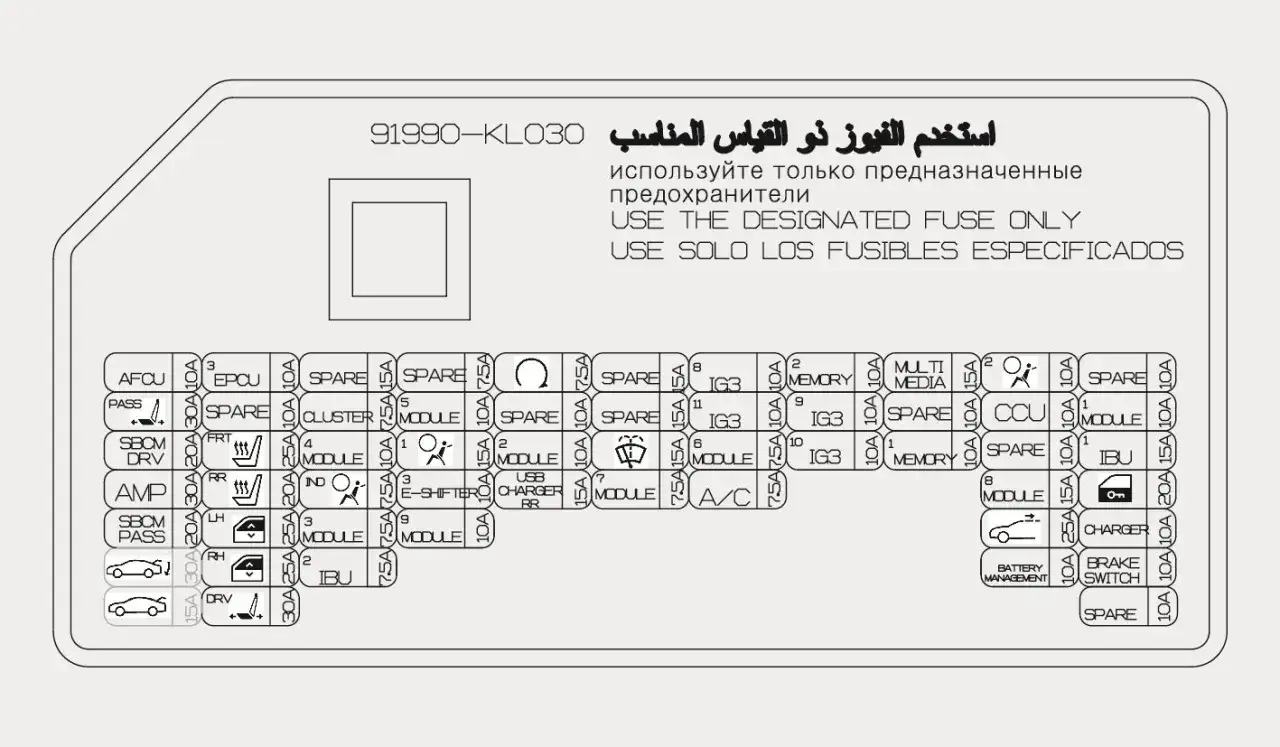

- Le schéma sur le couvercle ou dans le manuel reste la vraie référence, car la répartition change selon la finition et la motorisation.
- Le numéro du fusible compte autant que son ampérage : deux fusibles de même couleur ne protègent pas forcément le même circuit.
Je déconseille de me fier à la seule couleur. Elle aide à repérer l’ampérage, mais elle ne remplace ni le numéro, ni la fonction indiquée par le constructeur. Une fois le bon boîtier repéré, on peut tester proprement au lieu de multiplier les démontages inutiles.
Tester le fusible proprement
Il existe trois façons sérieuses de vérifier un fusible, et je préfère toujours commencer par la plus simple. Si le diagnostic est clair dès le départ, on gagne du temps et on évite de casser un clip plastique ou de mélanger plusieurs circuits.
Le contrôle visuel
Sur un fusible à lame, on regarde le pont métallique à l’intérieur. S’il est coupé, noirci ou fondu, le fusible est hors service. Sur certains modèles, l’aspect est moins net, donc je ne me contente jamais d’un coup d’œil rapide quand la panne est importante.

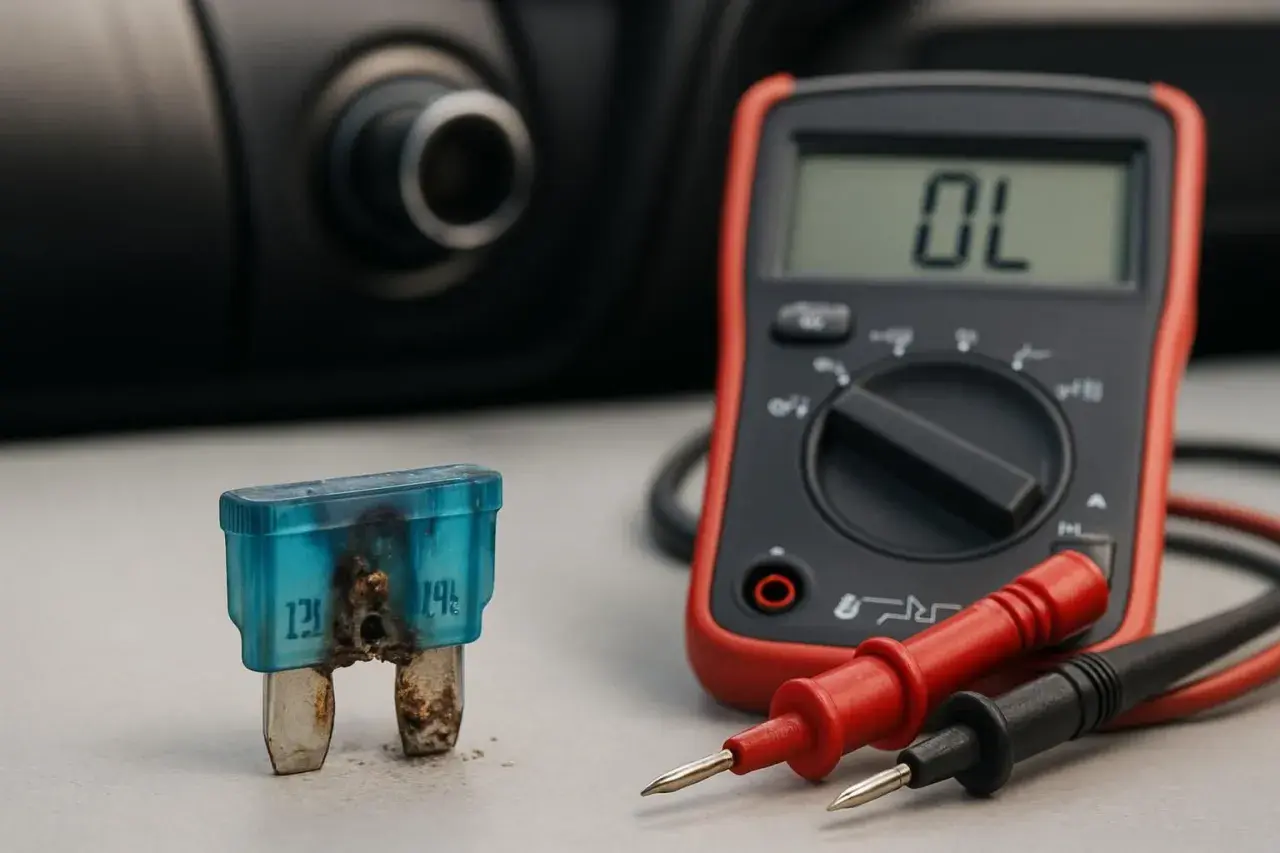

Le multimètre en continuité
En mode continuité, le multimètre émet un signal quand le circuit passe. Si l’appareil ne bippe pas, le fusible est ouvert. C’est la méthode la plus fiable pour confirmer un doute, surtout quand le plastique du fusible est un peu opaque ou chauffé.
Lire aussi : Combien de kWh pour recharger une voiture électrique - Le Vrai Calcul
Le testeur ou la lampe témoin
Sur un boîtier accessible, un testeur de tension peut faire gagner du temps. Il permet de vérifier si le courant arrive bien des deux côtés du fusible. Quand l’alimentation entre mais ne ressort pas, le fusible est coupé ; quand rien n’arrive, le problème peut être en amont.
- Coupez le contact et retirez la clé.
- Repérez le fusible du circuit concerné dans le schéma.
- Contrôlez-le visuellement, puis au multimètre si besoin.
- Ne remplacez le fusible que si le diagnostic est certain.
À ce stade, si le fusible est bon, la panne se déplace ailleurs. S’il est coupé, il reste encore une question essentielle : pourquoi a-t-il cédé ?
Remplacer le fusible sans aggraver la panne
Le remplacement lui-même est simple, mais il ne faut pas confondre simplicité et improvisation. Le vrai piège, c’est de mettre « quelque chose qui rentre » au lieu de remettre la bonne pièce. Sur ce point, je suis strict : même forme, même calibre, même ampérage.
- Coupez le contact et laissez le circuit hors tension.
- Retirez le fusible avec la pince prévue ou un outil adapté, sans forcer sur les contacts.
- Comparez le fusible neuf à l’ancien : format, couleur et surtout valeur inscrite.
- Remplacez par un fusible identique, jamais par un calibre plus fort.
- Testez le circuit pendant quelques secondes, pas plus, si le doute persiste.
Un lot de fusibles de rechange coûte souvent peu cher, et il est raisonnable d’en garder quelques-uns dans la voiture. Les prix varient selon le type, mais on trouve fréquemment un fusible unitaire entre 1 et 5 €, et un petit assortiment autour de 5 à 15 €. Le vrai gain n’est pas financier : c’est le fait d’éviter de rester immobilisé pour une pièce minuscule.
Le point non négociable reste l’ampérage. Mettre un fusible plus fort peut empêcher la coupure, mais c’est alors le câblage qui devient le maillon faible. Et là, on passe d’une panne légère à une panne dangereuse.
Pourquoi le nouveau fusible regrille
C’est la partie que beaucoup sous-estiment. Un fusible qui saute une deuxième fois n’est pas un caprice : il joue son rôle et signale un défaut réel. À ce stade, je pense rarement à la pièce elle-même ; je cherche plutôt le court-circuit, l’humidité ou le composant qui tire trop de courant.
| Cause probable | Indice concret | Ce que je contrôle en priorité |
|---|---|---|
| Ampoule mal montée ou porte-lampe oxydé | Panne apparue après un remplacement d’ampoule ou après la pluie | Le support, les broches, la présence d’oxydation et le serrage |
| Faisceau pincé ou abîmé | Le fusible saute quand on ouvre le coffre, braque à fond ou bouge un faisceau | Les passages de câbles, les charnières, les zones frottées |
| Montage LED non adapté | Panne apparue juste après une conversion d’éclairage | La compatibilité du kit et l’absence de surconsommation anormale |
| Humidité dans l’optique | Reprise de la panne après lavage, pluie ou condensation visible | Le joint, le boîtier de feu et l’état des connecteurs |
| Relais ou module de carrosserie en défaut | Tout semble sain côté ampoules, mais le circuit reste instable | Le relais, puis le module qui pilote la fonction électrique concernée |
Sur une voiture récente, un module de carrosserie peut commander plusieurs fonctions d’éclairage. Cela ne veut pas dire qu’il faut le condamner trop vite. Dans la pratique, je vérifie d’abord tout ce qui est simple et visible, parce que c’est souvent là que se cache le vrai défaut.
Combien ça coûte et quand je conseille d’aller au garage
Pour un fusible seul, le coût reste faible. Là où la facture peut grimper, c’est dans la recherche de panne si le fusible regrille ou si le circuit a souffert. Les centres auto et les ateliers facturent surtout le temps de diagnostic, pas la petite pièce elle-même.
| Intervention | Ordre de prix courant | Quand la choisir |
|---|---|---|
| Fusible de remplacement | 1 à 5 € l’unité, parfois jusqu’à 20 € selon le type | Si le diagnostic est clair et que le circuit est sain |
| Assortiment de fusibles | 5 à 15 € environ | Si vous voulez avoir plusieurs calibres sous la main |
| Diagnostic électrique | 25 à 150 € selon le centre et la complexité | Si le fusible regrille, si le schéma est compliqué ou si l’accès est difficile |
| Réparation de faisceau ou de connecteur | Très variable, souvent bien au-dessus du simple remplacement | Si un court-circuit, une oxydation ou un fil endommagé est confirmé |
Pour l’éclairage, je distingue toujours l’urgence. Un feu de croisement, un feu stop ou un clignotant défaillant mérite une réparation immédiate. Un plafonnier ou une prise accessoire est moins critique, mais si le fusible saute de nouveau, la logique reste la même : il faut trouver la cause avant de rouler longtemps avec un circuit instable.
Les réflexes qui évitent de refaire sauter le même circuit
Le meilleur réflexe, c’est de traiter le fusible comme un indicateur, pas comme une solution en soi. Je garde en tête trois habitudes simples : noter l’emplacement exact du fusible concerné, conserver quelques rechanges du bon calibre, et inspecter les connecteurs après toute intervention sur les feux.
- Vérifiez le manuel avant d’ouvrir plusieurs boîtes à l’aveugle.
- Remplacez toujours par le même ampérage, sans exception.
- Contrôlez les optiques après pluie, lavage ou changement d’ampoule.
- Évitez les montages LED non compatibles avec le circuit d’origine.
- Si le même fusible grille deux fois, arrêtez les essais et cherchez le défaut réel.
Au fond, la bonne méthode est simple : je répare d’abord le symptôme, puis je sécurise la cause. C’est ce qui permet de remettre l’éclairage en service proprement, sans bricolage, sans surchauffe et sans mauvaise surprise au prochain trajet.
