Le fusible voiture est un petit composant, mais il décide souvent du sort d’un circuit entier. Quand il cède, il coupe l’alimentation pour éviter qu’un câble chauffe, qu’un faisceau brûle ou qu’un accessoire électrique rende l’âme à la place de la protection. Ici, je vous explique comment repérer une panne de fusible, choisir le bon calibre, le remplacer sans erreur et comprendre ce que raconte une panne d’éclairage.
Les points utiles à garder en tête avant d’ouvrir la boîte à fusibles
- Un fusible protège avant tout le câblage et les composants d’un circuit, pas seulement l’ampoule ou l’accessoire visible.
- Un fusible grillé se repère souvent par une coupure nette du filament, un noircissement ou une panne franche d’un seul circuit.
- Le bon remplacement se fait toujours avec le même ampérage, jamais avec un fusible plus fort “pour voir”.
- Si le nouveau fusible saute à nouveau, le problème vient presque toujours d’un court-circuit, d’un accessoire mal branché ou d’un organe défectueux.
- Sur les circuits d’éclairage, un défaut de fusible peut aussi révéler un connecteur oxydé, une masse fatiguée ou un porte-lampe endommagé.
À quoi sert vraiment un fusible dans une voiture
Le rôle d’un fusible est simple : il se sacrifie avant le reste du circuit. Il est calibré pour fondre dès que l’intensité devient trop élevée, ce qui protège les fils, les connecteurs et les organes électriques contre la surchauffe. C’est pour cela qu’un fusible n’est pas une pièce “annexe” : il fait partie de la sécurité du véhicule.
Je le rappelle souvent parce qu’on confond encore trop facilement fusible et relais. Le relais sert à commander un circuit à distance, alors que le fusible est conçu pour céder en cas de surcharge. Dans le domaine de l’éclairage, cette distinction compte beaucoup : un maxi-fusible peut protéger l’alimentation principale entre la batterie et le commutateur, tandis que des fusibles plus petits sécurisent les feux, les commandes et les fils de l’habitacle.
Autrement dit, un fusible qui grille ne “crée” pas la panne : il signale presque toujours un excès de courant ou un défaut en amont. C’est ce signal qu’il faut apprendre à lire avant de remplacer la pièce suivante.
Reconnaître un fusible grillé sans perdre de temps
Le premier réflexe reste l’observation. Sur les fusibles plats, le corps est souvent transparent : on peut voir le filament métallique à l’intérieur. S’il est coupé, brisé ou noirci, le fusible est probablement hors service. Quand le plastique a jauni ou présente une trace de chauffe, je considère aussi que le doute n’est plus vraiment permis.
Il y a aussi les symptômes côté conduite. Une fonction qui cesse d’un coup, sans avertissement, pointe souvent vers un fusible : un feu qui s’éteint, un plafonnier muet, une prise 12 V morte, un lève-vitre bloqué ou un tableau de bord qui perd une fonction précise. En revanche, si une seule ampoule ne marche plus alors que le reste du circuit est intact, je pense d’abord à l’ampoule, au porte-lampe ou au connecteur.
- Inspection visuelle : filament coupé, intérieur noirci, plastique marqué.
- Test de continuité : un multimètre permet de confirmer rapidement l’état du fusible.
- Lecture du symptôme : une panne totale d’un circuit est plus suspecte qu’un simple éclairage faiblard.
Si le fusible semble intact mais que le circuit reste inactif, je ne m’arrête pas là. Je vérifie alors le relais, le connecteur, la masse et l’organe alimenté. C’est là que l’on évite de remplacer des pièces au hasard et de tourner en rond.
Une fois le diagnostic posé, le vrai enjeu est de trouver le bon calibre, pas seulement un fusible qui rentre.
Trouver le bon calibre et le bon emplacement

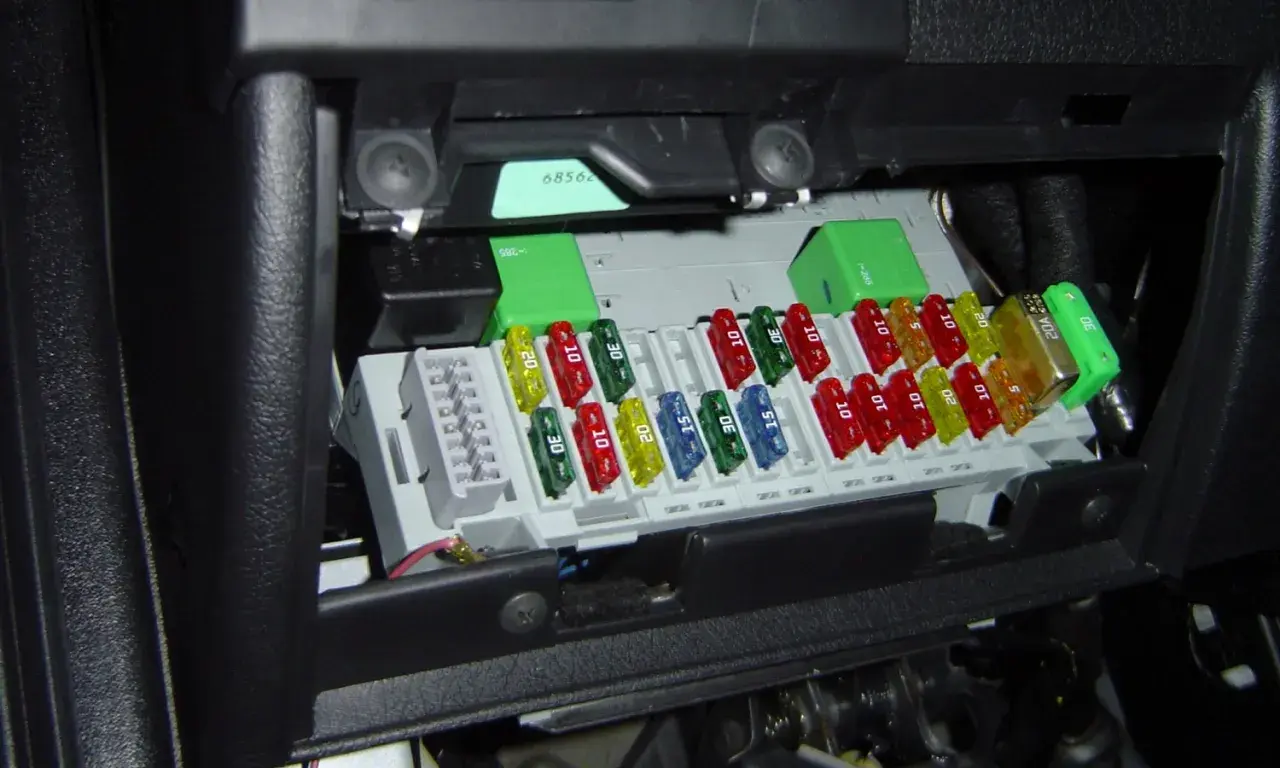

Le fusible adapté ne se choisit jamais “à l’œil”. Il faut d’abord localiser la bonne boîte à fusibles, puis lire le schéma du véhicule ou le marquage du couvercle. Selon les modèles, on trouve des fusibles dans l’habitacle, dans le compartiment moteur, et parfois à l’arrière du véhicule près de certains équipements électriques.
Sur beaucoup de voitures, les fusibles plats suivent un code couleur assez stable, mais je conseille toujours de vérifier le chiffre imprimé sur le dessus. La couleur aide, le marquage tranche.
| Couleur courante | Intensité la plus fréquente | Usage qu’on rencontre souvent |
|---|---|---|
| Beige | 5 A | Petits circuits de commande et éclairage léger |
| Marron | 7,5 A | Accessoires légers, commandes, certains éclairages |
| Rouge | 10 A | Radio, éclairage intérieur, fonctions de faible puissance |
| Bleu | 15 A | Feux, prises, commandes selon le véhicule |
| Jaune | 20 A | Circuits plus chargés, parfois vitres ou éclairage spécifique |
| Transparent | 25 A | Consommateurs plus importants selon la configuration |
| Vert | 30 A | Circuits plus puissants, ventilation ou alimentation auxiliaire |
Je conseille de retenir une règle très simple : même valeur, même type, même emplacement. Mettre un fusible plus fort pour éviter qu’il grille “encore” peut transformer une panne bénigne en faisceau brûlé. C’est une erreur classique, et franchement une mauvaise idée.
Quand le bon fusible est identifié, le remplacement devient très simple si l’on respecte quelques règles.
Remplacer le fusible proprement
Je commence toujours par couper le contact et éteindre tous les consommateurs concernés. Ensuite, j’extrais le fusible avec une pince adaptée ou l’outil prévu dans la boîte à fusibles. Le but n’est pas d’aller vite, mais de ne pas abîmer le logement, le porte-fusible ou le voisinage électrique.
- Couper le contact et, si besoin, attendre que les modules se mettent en veille.
- Retirer le fusible défectueux et lire sa valeur exacte.
- Contrôler visuellement le nouveau fusible avant montage.
- Installer un fusible de même ampérage et du même format.
- Tester la fonction concernée sans forcer le circuit.
- Si le nouveau fusible saute immédiatement, arrêter le remplacement à l’aveugle.
Le coût reste modeste dans la plupart des cas : un fusible individuel vaut généralement quelques euros, et un petit assortiment coûte souvent entre 5 et 20 € selon la qualité et le point de vente. Ce qui peut coûter beaucoup plus cher, en revanche, c’est de continuer à insister alors qu’un court-circuit est déjà présent.
Le cas le plus parlant reste celui de l’éclairage, parce qu’un faisceau ou un phare coupé révèle tout de suite le problème.
Quand les feux tombent en panne, ce qu’il faut vérifier en priorité
Sur l’éclairage, je ne pars jamais du principe que le fusible est seul responsable. Un feu qui ne fonctionne plus peut venir d’une ampoule grillée, d’un connecteur oxydé, d’une masse mauvaise ou d’un relais fatigué. En pratique, je regarde surtout si la panne touche un seul côté ou plusieurs fonctions à la fois : cette différence change complètement le diagnostic.
| Symptôme | Premier contrôle | Piste la plus fréquente |
|---|---|---|
| Un seul feu de croisement est coupé | Ampoule, porte-lampe, connecteur | Défaut localisé, pas forcément le fusible |
| Les deux feux de croisement sont éteints | Fusible, relais, commande d’éclairage | Alimentation commune ou commande défaillante |
| Les feux de position ou l’éclairage intérieur ne répondent plus | Fusible habitacle, contacteur, boîtier de commande | Protection commune ou module de carrosserie |
| Les feux reviennent puis s’éteignent | Masse, connectique, humidité | Mauvais contact ou infiltration |
| Une prise 12 V coupe aussi l’éclairage ou l’info-divertissement | Fusible partagé, faisceau, surcharge | Circuit trop chargé ou accessoire mal monté |
Ce tableau me sert surtout à éviter les diagnostics trop rapides. Sur un véhicule moderne, l’éclairage n’est pas un simple fil relié à une ampoule : il peut dépendre d’un boîtier de servitude, d’un relais, d’une alimentation commune et de plusieurs masses. C’est précisément pour cela qu’un problème de feux mérite d’être traité comme une vraie panne électrique, pas comme un simple remplacement de lampe.
Si le fusible revient au centre du diagnostic à chaque fois, il faut comprendre pourquoi il cède.
Pourquoi un fusible saute à répétition
Un fusible qui grille une fois peut être un accident. Un fusible qui saute plusieurs fois raconte autre chose. Dans ce cas, je cherche d’abord un court-circuit franc : fil blessé par frottement, faisceau écrasé, connecteur fondu, humidité dans un bloc optique ou porte-lampe dégradé. Sur l’éclairage extérieur, l’eau et l’oxydation font souvent plus de dégâts qu’on ne l’imagine.
- Ajout électrique non conforme : accessoire branché sans protection adaptée, ampoule ou feu additionnel mal intégré.
- Surconsommation : moteur électrique qui force, ventilateur fatigué, lève-vitre grippé, essuie-glace dur.
- Mauvais montage : fusible au mauvais calibre, connecteur mal inséré, fil pincé au remontage.
- Infiltration d’eau : bloc optique, boîtier ou boîtier de fusibles exposé à l’humidité.
- Défaut de masse : retour de courant mauvais, échauffement et fonctionnement instable.
Le réflexe à bannir, c’est le pontage improvisé avec un fil, une feuille métallique ou un fusible “plus costaud”. Je préfère toujours arrêter l’intervention et chercher la cause, même si cela prend un peu plus de temps. C’est ce qui évite la casse du faisceau, le noircissement du porte-fusible et, dans le pire des cas, un départ de feu.
Avec ces signes en tête, on peut éviter une réparation bâclée qui cache le problème au lieu de le résoudre.
Les réflexes qui évitent qu’un fusible lâche de nouveau
Quand j’interviens sur un circuit électrique, je garde trois habitudes simples : je note le calibre des fusibles utiles, je vérifie l’état des connecteurs autour du circuit concerné et je regarde toujours s’il existe une trace de chauffe, d’oxydation ou d’humidité. Sur un véhicule qui a déjà connu une panne d’éclairage, ces détails font souvent la différence entre une réparation durable et un retour au garage quelques jours plus tard.
- Garder dans la boîte à gants un petit assortiment des calibres les plus courants.
- Vérifier le schéma du véhicule avant toute intervention, surtout sur les circuits d’éclairage.
- Contrôler les porte-lampes, les cosses et les masses quand une panne revient.
- Éviter les accessoires branchés “à la légère” sur un circuit déjà chargé.
- Remplacer immédiatement un cache ou un boîtier mal fermé pour limiter l’humidité.
Au fond, un fusible n’est pas une pièce à contourner, c’est un indicateur de santé du circuit. Quand il saute, je cherche toujours la cause avant de remettre le véhicule en service, surtout dès qu’un circuit d’éclairage est concerné.
