Le point mort haut (PMH) est l’instant où un piston atteint le sommet de sa course dans le cylindre. C’est un repère de base pour comprendre l’allumage, l’injection, la compression et le calage d’un moteur. Quand on sait le lire correctement, on diagnostique plus vite et on évite des erreurs qui peuvent coûter très cher sur la distribution ou la culasse.
Le PMH résume la synchronisation du moteur
- Le PMH est la position la plus haute du piston, mais ce n’est pas un réglage isolé.
- Sur un moteur quatre temps, le vilebrequin fait 720° par cycle et passe deux fois par ce repère.
- Le calculateur s’appuie sur cette position pour piloter l’injection et l’allumage au bon moment.
- Pour le retrouver, je privilégie toujours les repères de calage et la procédure constructeur.
- Un mauvais repérage se traduit souvent par des ratés, un démarrage difficile ou un décalage de distribution.
Pourquoi cette position compte autant dans un moteur
Je vois le PMH comme le sommet d’une chaîne de décisions mécaniques: le piston est au plus haut, sa vitesse instantanée tombe à zéro, le volume au-dessus de lui devient minimal et le vilebrequin continue sa rotation. Sur un quatre temps, ce point revient deux fois par cycle, lequel correspond à 720° de rotation du vilebrequin. C’est à partir de là que l’on comprend le taux de compression, le comportement de la chambre et la façon dont le moteur enchaîne compression, combustion et échappement.
Autrement dit, cette position n’est pas seulement un repère géométrique. C’est le point où se construit la logique du cycle, et c’est pour cela qu’elle sert de base au calage des soupapes, à l’allumage sur essence et à l’injection sur diesel. Quand je l’explique à un conducteur, je résume souvent ainsi: si ce sommet est mal interprété, toute la synchronisation se dérègle.
Le point suivant est donc évident: un même piston peut être au sommet de sa course dans deux situations très différentes, et il faut savoir les distinguer.
Deux passages au sommet, mais pas le même rôle
Sur un quatre temps, le piston atteint le PMH à la fin de la compression et à la fin de l’échappement. Géométriquement, la position est identique; mécaniquement, la phase ne l’est pas du tout. C’est pour cela que je ne me contente jamais d’un repère visuel isolé: je veux savoir dans quel temps moteur je me trouve.
| Situation | État des soupapes | Ce que cela signifie | Pourquoi c’est important |
|---|---|---|---|
| PMH de compression | Admission et échappement fermées | Le mélange est prêt à être comprimé puis brûlé | C’est le bon repère pour l’allumage sur essence et le début d’injection sur de nombreux diesel |
| PMH d’échappement | Échappement se termine, admission se prépare | Le cylindre finit de se vider avant de recommencer un nouveau cycle | Si on le confond avec le précédent, on décale tout le réglage |
Sur essence, l’étincelle n’est pas déclenchée exactement au sommet: la combustion a besoin d’un petit temps de propagation, donc l’avance à l’allumage est calculée avant le PMH. Sur diesel, l’injection elle aussi est synchronisée autour de cette zone, mais la stratégie dépend beaucoup du régime, de la charge et de la température moteur.
Le capteur d’arbre à cames sert justement à lever cette ambiguïté sur les moteurs modernes. Le calculateur ne se contente pas de connaître la position du vilebrequin: il doit aussi savoir si le cylindre concerné est en compression ou en échappement pour piloter correctement l’injection et, sur essence, l’étincelle.
Une fois cette différence claire, la vraie question devient pratique: comment retrouver le bon repère sur une voiture réelle sans improviser.
Comment je le repère sans me tromper

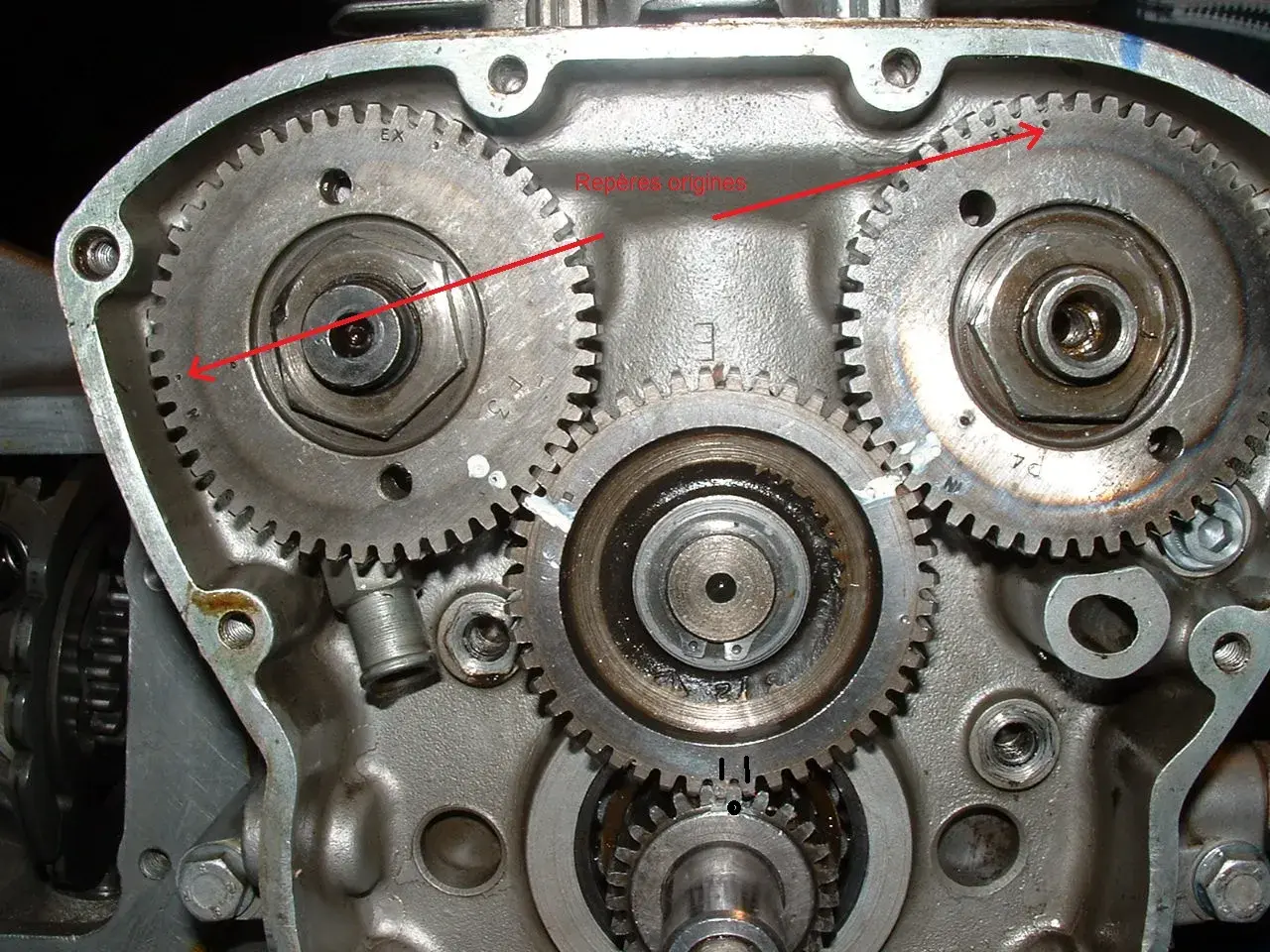

Quand le moteur est encore assemblé, je commence par les repères de calage d’origine: poulie de vilebrequin, volant moteur, carter ou pignons. Ils donnent une première lecture rapide, mais je ne leur fais jamais confiance à l’aveugle si le moteur a déjà été ouvert ou si les marques sont sales, effacées ou contradictoires.
Quand le moteur est ouvert ou que je cherche une précision fine, j’utilise un comparateur à cadran, c’est-à-dire une jauge qui mesure un déplacement au centième de millimètre. C’est l’un des moyens les plus fiables pour localiser le sommet du piston, surtout lorsque le repère d’origine est douteux. Dans certains cas, un outil de blocage ou une pige de calage aide aussi à verrouiller la position pendant l’intervention.
| Méthode | Quand je l’utilise | Avantage | Limite |
|---|---|---|---|
| Repères de distribution | Contrôle rapide avant démontage | Simple et rapide | Dépend de la lisibilité des marques et de la notice moteur |
| Comparateur ou outil de blocage | Réglage précis après ouverture | Très fiable pour trouver la vraie position haute | Demande de l’accès mécanique et un peu de méthode |
| Lecture OBD et synchronisation capteurs | Diagnostic sur moteur récent | Très utile pour voir la cohérence vilebrequin/arbre à cames | Ne remplace pas un contrôle mécanique |
Quand je travaille proprement, je vérifie toujours trois choses avant de conclure: le sens de rotation du moteur, l’alignement exact des repères et la procédure constructeur. C’est souvent là qu’un détail change tout, surtout sur les moteurs modernes à calage variable.
Une fois le repère trouvé, il faut surtout éviter les pièges qui abîment le calage.
Les erreurs de calage qui coûtent cher
La plupart des pannes liées au PMH ne viennent pas du repère lui-même, mais de ce qu’on en fait. Je vois revenir les mêmes erreurs, et certaines sont franchement évitables avec un peu de discipline.
- Confondre les deux passages au PMH : le piston est bien en haut, mais pas dans la bonne phase. Le moteur peut démarrer mal, claquer ou ne pas partir du tout.
- Tourner le moteur dans le mauvais sens : sur certains ensembles, cela fausse la lecture des repères et peut détendre la chaîne ou la courroie.
- Remonter une distribution sans blocage : un décalage d’une dent suffit parfois à perturber le ralenti, la puissance et les émissions.
- Tester le capteur avant la mécanique : un capteur peut être bon alors que le calage est déjà faux. Je commence toujours par l’alignement mécanique.
- Forcer le démarrage après une intervention : sur un moteur interférent, c’est le meilleur moyen d’aller vers un contact soupapes-pistons.
Les symptômes, eux, reviennent souvent sous la même forme: démarrage long, ratés à l’accélération, ralenti instable, voyant moteur, bruit anormal côté distribution ou perte nette de compression. Quand ces signes apparaissent juste après une intervention, je pense d’abord à une erreur de calage avant d’accuser l’électronique.
Cette approche évite de changer une pièce au hasard alors que le problème est parfois purement mécanique.
Ce que ce repère me dit sur l’état d’un moteur
Dans un diagnostic sérieux, je me sers du PMH pour recouper les informations, pas pour isoler un seul symptôme. Si un cylindre manque de compression, je regarde d’abord l’étanchéité des soupapes, des segments et du joint de culasse. Si le calage varie anormalement, je me tourne vers la chaîne, la courroie, le tendeur ou les pignons. Et si la phase lue par le calculateur ne colle pas avec la réalité, je contrôle le capteur, son faisceau et l’entrefer.- Un décalage d’une dent peut suffire à perturber le fonctionnement.
- Un capteur sale ou un connecteur fatigué peut simuler une panne de calage.
- Une perte de compression autour du PMH pointe souvent vers un souci d’étanchéité interne.
- Après toute intervention, je fais toujours tourner le moteur à la main avant le premier démarrage.
Je retiens une règle simple: plus un moteur dépend d’une gestion électronique précise, plus ce repère doit être lu en même temps que les capteurs et la mécanique. C’est ce qui permet de distinguer une panne de capteur, un décalage de distribution et une vraie usure interne sans perdre de temps. Pour moi, ce point de contrôle reste l’un des meilleurs moyens de parler clairement d’un moteur sans se laisser piéger par une apparence trompeuse.
