Ce qu’il faut comprendre avant de chercher un fusible
Sur le 3008 phase 1, je raisonne toujours par familles de circuits. L’habitacle protège surtout les fonctions de confort et une partie de l’éclairage intérieur, le compartiment moteur regroupe les consommateurs plus puissants, et la batterie accueille certains maxi-fusibles qui alimentent des systèmes de sécurité ou de forte intensité.
Cette distinction change tout au moment du diagnostic. Un plafonnier mort, une prise allume-cigare HS ou un afficheur qui s’éteint ne se traitent pas comme un feu de croisement coupé, un klaxon silencieux ou un essuie-glace bloqué. Le bon réflexe, c’est de partir du symptôme, puis de remonter vers le boîtier qui protège le circuit concerné.
Je garde aussi en tête un point important: sur ce modèle, plusieurs équipements partagent parfois la même alimentation ou le même boîtier de protection. Si plusieurs fonctions tombent en même temps, le fusible n’est pas la seule piste. Une fois cette logique comprise, la lecture du schéma devient beaucoup plus rapide.
Où se trouvent les boîtes à fusibles du 3008 phase 1

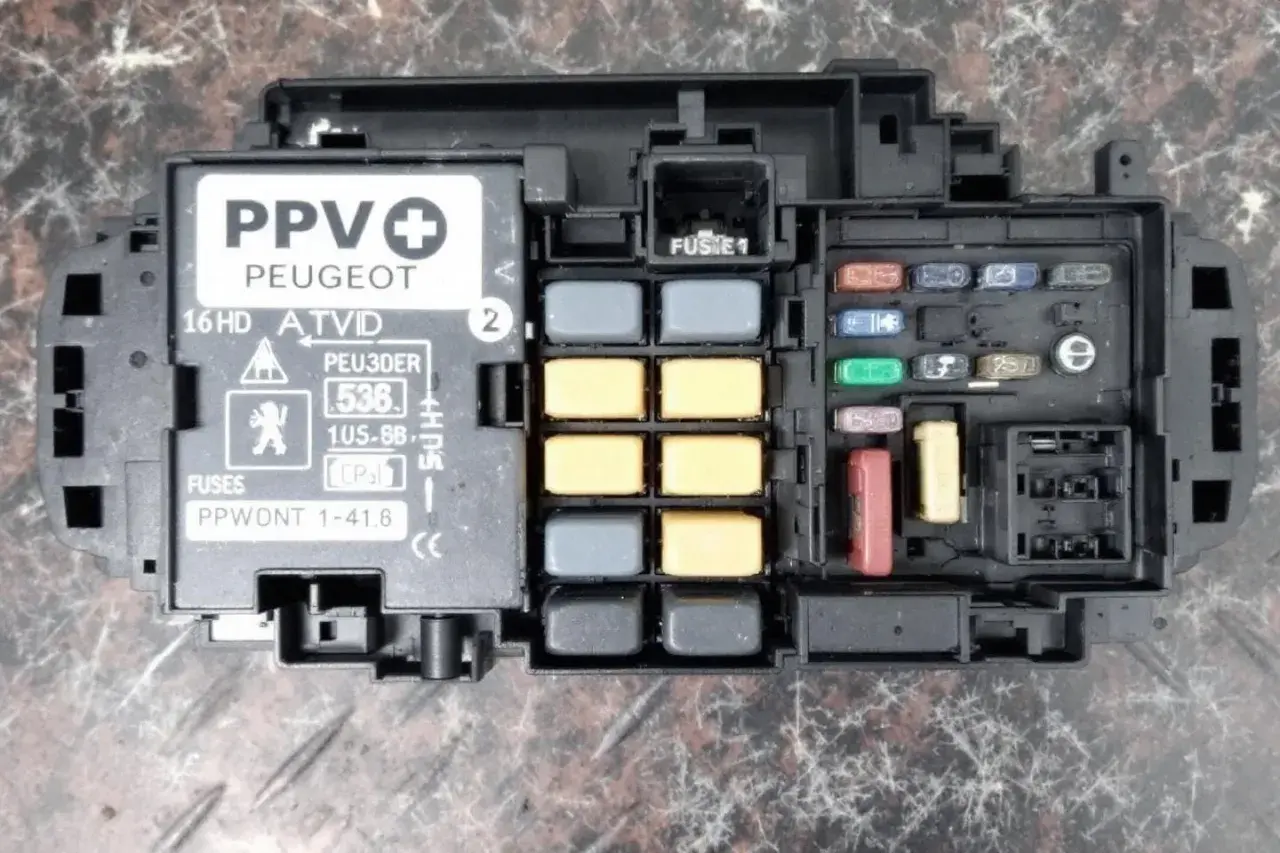

Le premier repère est simple: la boîte d’habitacle se trouve sous la planche de bord, côté conducteur. La boîte moteur est placée près de la batterie, dans le compartiment moteur. Selon la version, on peut aussi trouver des maxi-fusibles sur la batterie elle-même.
| Emplacement | Accès | Ce qu’on y trouve le plus souvent |
|---|---|---|
| Habitacle | Sous la planche de bord, côté gauche | Éclairage intérieur, prises 12 V, radio, vitres, verrouillage, affichage, climatisation |
| Compartiment moteur | Près de la batterie, côté gauche | Feux extérieurs, klaxon, essuie-glaces, pulseur, alimentation de plusieurs organes moteur |
| Batterie / maxi-fusibles | Sur ou autour de la batterie, selon la finition | ABS/ESP, direction assistée électrique, ventilateur, frein de parking électrique, chauffage de sièges, lave-phares |
Cette organisation est logique: les circuits de confort restent à portée dans l’habitacle, tandis que les circuits de puissance sont regroupés au plus près de l’alimentation principale. C’est justement ce qui permet de cibler plus vite les pannes d’éclairage ou d’accessoires.
Les fusibles d’habitacle à connaître pour l’éclairage et le confort
Quand une panne touche les plafonniers, les liseuses, une prise 12 V ou une fonction de confort liée à l’éclairage, je commence presque toujours par la platine d’habitacle. Sur le 3008 phase 1, les repères sont très proches entre les millésimes 2009-2010 et 2011-2013, avec une vraie différence sur la prise de coffre.
| Fonction | 2009-2010 | 2011-2013 | Ce que cela couvre |
|---|---|---|---|
| Éclairage d’habitacle et liseuses | F7 - 5 A | F7 - 5 A | Plafonniers, liseuses, éclairage de coffre, éclairage de boîte à gants et de plusieurs zones de courtoisie |
| Prises 12 V avant et arrière | F9 - 30 A | F9 - 30 A | Allume-cigare, prise avant et prise arrière |
| Prise 12 V du coffre | F29 - 30 A | F31 - 30 A | Prise de coffre, utile pour le froid, l’aspirateur ou un accessoire de chargement |
| Lunette arrière chauffante | F17 - 40 A | F17 - 40 A | Désembuage arrière, avec alimentation liée aux rétroviseurs chauffants |
| Rétroviseurs chauffants | F30 - 5 A | F30 - 5 A | Dégivrage des miroirs extérieurs |
| Affichage tête haute, Bluetooth, climatisation | F33 - 10 A | F33 - 10 A | Si plusieurs fonctions se coupent en même temps, ce fusible mérite un vrai contrôle |
| Aide au stationnement et autorisation d’amplificateur | F35 - 10 A | F35 - 10 A | Radar de recul, certaines fonctions audio et logique de validation |
| Vitres électriques avant et arrière | F5 / F6 - 30 A | F5 / F6 - 30 A | Si plusieurs commandes de porte deviennent inertes, je les vérifie aussi |
| Verrouillage et superverrouillage | F15 - 30 A | F15 - 30 A | Centralisation, fermeture des portes et sécurité de verrouillage |
| Rétroviseur électrochrome, climatisation, multimédia arrière | F4 - 10 A | F4 - 10 A | Petit fusible, mais souvent impliqué dans les pannes qui semblent “bizarres” et multiples |
Le détail qui évite les erreurs, c’est la différence entre la panne isolée et la panne de famille. Si le plafonnier seul ne marche plus, je pense d’abord au fusible, à l’ampoule ou au contact. Si toute l’éclairage de courtoisie tombe d’un coup, je regarde plutôt l’alimentation commune, le connecteur ou le boîtier de servitude habitacle.
Les fusibles du compartiment moteur à surveiller pour les feux et les organes liés
Quand le souci concerne les feux extérieurs, les essuie-glaces, le klaxon ou le pulseur d’air, le compartiment moteur devient la bonne piste. Sur le 3008 phase 1, plusieurs circuits utiles à l’éclairage et à la visibilité y sont regroupés, avec des valeurs d’ampérage qui protègent des consommateurs nettement plus lourds.
| Fusible | Intensité | Circuit protégé | Ce que j’en déduis en cas de panne |
|---|---|---|---|
| F2 | 15 A | Klaxon | Si le klaxon est muet, je contrôle aussi le contacteur et les connexions avant de conclure |
| F4 | 10 A | Feux de jour | Très utile si les feux diurnes cessent de s’allumer des deux côtés |
| F6 | 10 A | Prise diagnostic, projecteurs directionnels, capteur, réglage de miroir | À vérifier si plusieurs fonctions “intelligentes” de visibilité deviennent incohérentes |
| F11 | 40 A | Pulseur de climatisation | Si la ventilation intérieure tombe, ce n’est pas un fusible à oublier |
| F12 | 30 A | Essuie-glaces avant et arrière | Essentiel pour la visibilité par temps de pluie |
| F15 / F16 | 10 A | Feux de route gauche / droit | Un seul côté coupé pousse à vérifier aussi l’ampoule et le faisceau |
| F17 / F18 | 15 A | Feux de croisement gauche / droit | Si les codes tombent par paire, le problème est rarement “juste” l’ampoule |
Je conseille de ne pas s’arrêter au fusible quand deux feux, ou plusieurs systèmes de visibilité, décrochent ensemble. Un connecteur d’optique oxydé, une masse fatiguée ou un faisceau blessé peuvent produire une panne très proche en apparence. C’est aussi pour cela qu’un remplacement à l’aveugle ne résout souvent rien sur la durée.
Remplacer un fusible sans se tromper d’ampérage
Le remplacement en lui-même est simple, à condition de respecter l’ordre des opérations. La règle de base reste la même: je coupe le contact, je repère le bon emplacement, puis je remplace à l’identique. C’est la seule manière propre de savoir si le fusible était vraiment en cause.
- Couper le contact et retirer la clé ou s’éloigner du véhicule si la version est à démarrage mains libres.
- Identifier le bon boîtier grâce au plan du millésime exact, car un 2009-2010 et un 2011-2013 ne sont pas toujours strictement identiques.
- Extraire le fusible avec la pince prévue à cet effet si elle est présente.
- Lire l’ampérage inscrit sur le dessus et reprendre la même valeur, sans improviser.
- Remettre un fusible du même format et du même calibre, puis tester la fonction concernée.
- Si le fusible regrille aussitôt, arrêter les essais et chercher la cause en aval du circuit.
Le piège classique, c’est de monter un fusible plus fort “pour voir”. C’est une mauvaise idée, parce qu’un fusible n’est pas là pour améliorer la panne, mais pour protéger le faisceau. Si on augmente l’ampérage, on peut retarder la coupure tout en laissant chauffer un câble ou un connecteur.
Autre point utile: l’aspect visuel ne suffit pas toujours. Un mini-fusible peut sembler intact alors que la piste interne a souffert, et un contact faiblard peut provoquer une panne intermittente sans griller franchement la protection. Quand j’ai un doute, je ne me fie pas à l’œil seul.
Quand le problème vient d’ailleurs
Sur un 3008 phase 1, beaucoup de pannes qu’on attribue au fusible viennent en réalité d’un élément plus bas dans la chaîne. C’est particulièrement vrai pour l’éclairage, où un simple court-circuit n’est pas le seul scénario possible.
- Une ampoule est HS ou un module LED a perdu sa fonction, surtout si un seul côté est touché.
- Un connecteur d’optique est oxydé, desserré ou chauffé.
- Une masse est mauvaise, ce qui provoque des coupures ou des retours de courant bizarres.
- Le faisceau est abîmé dans le hayon, une porte ou près du passage de roue.
- Le boîtier de servitude habitacle ou le boîtier moteur gère mal une commande, ce qui perturbe plusieurs fonctions en même temps.
Je surveille aussi la répétition de la panne. Un fusible qui saute une fois peut être un incident, mais un fusible qui saute à nouveau me fait penser à un défaut permanent: câble pincé, moteur de lave-glace fatigué, moteur d’essuie-glace en surcharge, ou humidité entrée dans un connecteur. À ce stade, changer simplement le fusible n’apporte plus rien.
Le réflexe final qui évite les pannes répétées
Ce que je fais systématiquement avant de refermer, c’est simple: je photographie la platine, je note le numéro du fusible remplacé et je garde un petit jeu de 5 A, 10 A, 15 A, 20 A, 30 A et 40 A dans la voiture. Ce genre de réserve ne coûte pas cher et permet d’éviter un dépannage inutile pour une protection de quelques euros.
Sur le 3008 phase 1, la méthode la plus fiable reste de travailler par symptôme, puis par boîtier, puis par ampérage. Pour l’éclairage et l’électricité, c’est cette logique qui fait gagner du temps et qui évite de transformer une petite panne en intervention plus lourde. Si plusieurs fonctions se coupent en même temps, je ne cherche pas à “forcer” le système: je reviens au bon schéma, au bon millésime et au bon circuit.
