Le capteur de pression absolue du collecteur joue un rôle discret, mais déterminant dans la façon dont le moteur dose l’air et le carburant. Quand il dérive, les effets se voient vite: ralenti irrégulier, perte de puissance, surconsommation, parfois mode dégradé. J’explique ici à quoi il sert, comment reconnaître une panne, comment le contrôler sans changer la pièce trop tôt et ce qu’il faut prévoir côté coût.
Ce qu’il faut retenir avant de diagnostiquer le capteur MAP
- Il mesure la pression dans l’admission et aide le calculateur à ajuster l’injection.
- Une valeur incohérente perturbe le mélange air-carburant, l’avance et parfois la pression de turbo.
- Les signes typiques sont la perte de puissance, le ralenti instable, la consommation qui monte et le voyant moteur.
- Un contrôle visuel, une lecture OBD et une vérification du 5 V de référence suffisent souvent à orienter le diagnostic.
- La pièce se situe en général entre 20 et 200 € selon le véhicule et la qualité de remplacement.
À quoi sert un capteur MAP dans la gestion moteur
Sur un moteur essence ou diesel, le calculateur moteur n’injecte pas le carburant à l’aveugle. Il a besoin de savoir combien d’air entre dans le collecteur d’admission, et c’est précisément le rôle du capteur MAP, pour manifold absolute pressure. En pratique, il mesure une pression absolue, c’est-à-dire une pression référencée au vide, puis envoie l’information au calculateur pour affiner le dosage du carburant et, selon les architectures, l’allumage ou la gestion de suralimentation.
Je retiens surtout une idée simple: moteur arrêté, la mesure doit se rapprocher de la pression atmosphérique, puis elle baisse dès que le moteur crée de la dépression au ralenti. DENSO rappelle que ce capteur surveille la pression du collecteur d’admission pour optimiser l’injection de carburant. Une fois cette logique comprise, les symptômes d’un capteur déréglé deviennent beaucoup plus lisibles.
Les signes qui doivent alerter
Un capteur fatigué ne provoque pas toujours une panne franche. Le plus souvent, il dégrade progressivement le comportement du moteur, ce qui trompe beaucoup de conducteurs. Les symptômes les plus courants sont une perte de puissance, un ralenti instable, des démarrages plus difficiles, une consommation qui grimpe et le voyant moteur qui s’allume.
| Symptôme | Ce que je vois souvent | Ce que cela peut aussi cacher |
|---|---|---|
| Perte de puissance | La voiture répond mollement, surtout en reprise | Fuite d’admission, turbo, débitmètre |
| Ralenti irrégulier | Le régime oscille ou le moteur cale | Prise d’air, EGR encrassée, papillon sale |
| Surconsommation | Le plein fond plus vite que d’habitude | Mélange trop riche, injecteur, sonde lambda |
| Voyant moteur | Le calculateur enregistre une incohérence | Un simple faux contact peut suffire |
Sur un diesel turbo, la fumée noire ou les à-coups peuvent renforcer le doute, mais je reste prudent: ces signes ne suffisent jamais à eux seuls pour accuser le capteur. C’est justement pour éviter les erreurs de diagnostic qu’il faut le comparer aux autres éléments de l’admission.
Ne pas le confondre avec le débitmètre ou le capteur de suralimentation
Dans les ateliers, je vois souvent une confusion entre trois pièces qui ne font pas le même travail. Le capteur MAP mesure la pression absolue dans l’admission, le débitmètre d’air mesure la quantité d’air qui entre, et le capteur de suralimentation surveille plus directement la pression de boost sur les moteurs turbo. Selon le moteur, le calculateur peut s’appuyer sur l’un, sur l’autre, ou sur les deux à la fois.
| Capteur | Ce qu’il mesure | Où il est souvent placé | Quand il devient suspect |
|---|---|---|---|
| MAP | Pression absolue du collecteur | Collecteur d’admission ou proche de celui-ci | Ralenti instable, mélange faux, reprise molle |
| Débitmètre | Masse d’air aspirée | Conduit d’air, en amont de l’admission | À-coups, perte de souplesse, valeurs d’air incohérentes |
| Capteur de suralimentation | Pression de boost dans le circuit | Durite ou conduit de suralimentation | Manque de pression turbo, mode dégradé |
Cette distinction compte, parce qu’une voiture peut très bien rouler avec un capteur MAP douteux alors que le vrai problème vient d’une prise d’air ou d’une durite de turbo fendue. En diagnostic moteur, je préfère toujours séparer le symptôme de la cause avant de remplacer une pièce.
Comment je le contrôle avant de commander la pièce

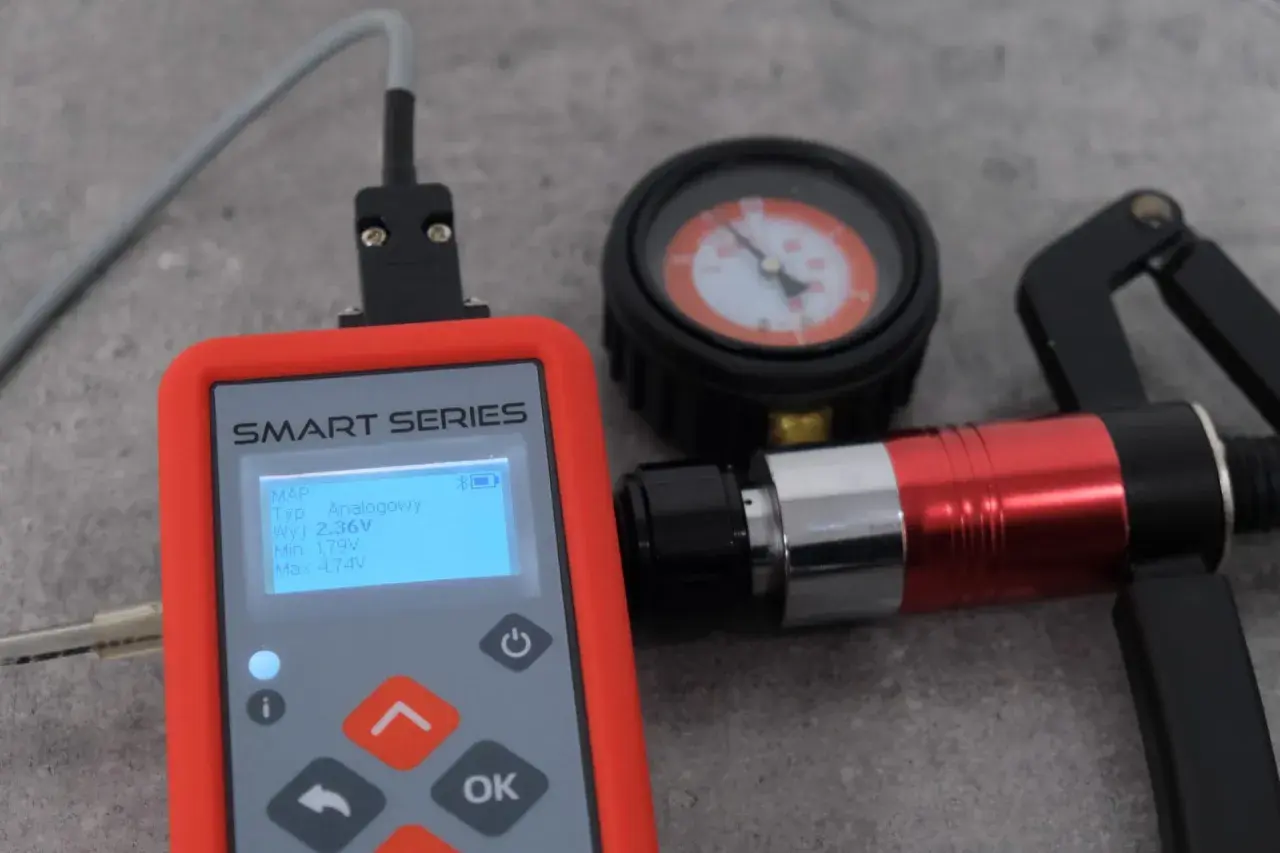

Le premier réflexe, c’est le contrôle visuel. Je vérifie le connecteur, l’état des broches, les traces d’huile, de suie ou d’humidité, puis j’inspecte les durites et le circuit d’admission autour du capteur. Une simple fissure, un joint fatigué ou un faisceau abîmé peut fausser la lecture aussi sûrement qu’un capteur usé.Ensuite, je regarde les données en temps réel avec une valise OBD. Moteur arrêté, la pression doit rester proche de la pression atmosphérique, autour de 1 bar selon l’altitude. Au ralenti, elle chute nettement parce que le moteur crée de la dépression. Si la valeur reste figée, dérive brutalement ou ne suit pas les variations d’accélération, il faut pousser plus loin.
- Je vérifie la présence du 5 V de référence et de la masse.
- Je contrôle la cohérence du signal de sortie avec un multimètre ou, mieux, à l’oscilloscope.
- Je cherche une fuite d’air en amont ou en aval du collecteur.
- Je compare la lecture MAP avec d’autres paramètres moteur, comme la charge et la pression de turbo.
Si l’alimentation électrique est correcte et que l’admission est étanche, un signal instable pointe alors vers le capteur lui-même. À ce stade, on peut décider s’il faut le nettoyer ou le remplacer.
Nettoyage, remplacement et budget à prévoir
Quand le capteur est seulement encrassé, un nettoyage soigneux peut suffire. Je parle bien d’un encrassement léger, pas d’un composant dont l’électronique interne est endommagée. Il faut agir avec un produit adapté aux capteurs ou aux contacts électroniques, sans gratter la membrane et sans forcer sur le faisceau. Si le signal reste incohérent après nettoyage, je n’insiste pas: le remplacement devient la solution la plus saine.
Le montage est généralement simple, mais il faut rester méthodique: batterie débranchée si l’accès l’impose, connecteur déposé sans tirer sur les fils, puis joint neuf au remontage. Le point sensible n’est pas la complexité mécanique, mais la propreté de l’admission et l’étanchéité finale.
Chez idGarages, la pièce est annoncée entre 20 et 200 € selon le véhicule et l’origine de la référence. C’est une fourchette utile pour éviter les mauvaises surprises, surtout quand on compare une pièce adaptable et une pièce d’origine constructeur.
| Poste | Fourchette utile | Ce que cela change |
|---|---|---|
| Pièce de remplacement | 20 à 200 € | Varie selon la marque, le modèle et l’origine de la pièce |
| Pièce adaptable | Souvent dans le bas de la fourchette | Intéressante si la référence est exacte et la qualité sérieuse |
| Pièce d’origine | Plutôt dans le haut de la fourchette | Plus chère, mais souvent plus cohérente sur les moteurs sensibles |
Sur ce poste, je préfère une pièce fiable à une économie minime. Une mauvaise référence peut coûter plus cher qu’un capteur neuf, surtout si elle relance un diagnostic complet derrière. La question suivante est donc de savoir pourquoi les moteurs turbo et diesel sont souvent les plus sensibles à ce capteur.
Sur un moteur turbo ou diesel, il devient encore plus stratégique
Sur un moteur turbo, le capteur de pression n’est pas là seulement pour lire l’admission. Il aide aussi le calculateur à piloter la suralimentation, à éviter une pression trop faible ou trop élevée et à maintenir la réponse du moteur dans une zone sûre. Bosch présente d’ailleurs ce type de capteur comme un élément de mesure rapide et précis de la pression et de la température de l’air d’admission, avec un objectif clair: mieux gérer le carburant et les émissions.
Sur un diesel, l’impact est souvent plus visible parce que le couple, la pression de suralimentation et la qualité de combustion dépendent fortement de la charge réelle du moteur. Quand la lecture devient fausse, on peut se retrouver avec un moteur paresseux, un mode dégradé ou des accélérations qui manquent de netteté. Certains capteurs combinent même une mesure de température d’air, ce qui renforce l’intérêt du contrôle global plutôt qu’un simple remplacement à l’aveugle.
Plus le moteur est sensible à la gestion d’air, plus je considère le diagnostic comme un ensemble, pas comme une seule pièce. C’est justement ce qui évite les remplacements inutiles.
Les derniers contrôles que je fais avant de conclure à la panne
Avant de condamner le capteur, je termine toujours par quatre vérifications simples. Je contrôle le filtre à air, parce qu’un admission mal respirante fausse les mesures. Je regarde les durites et le collecteur, parce qu’une prise d’air suffit à tromper le calculateur. Je nettoie le boîtier papillon ou les zones très encrassées si le moteur le permet. Et je vérifie enfin que les codes défauts disparaissent bien après réparation, sinon le problème initial n’est pas réglé.
En pratique, le capteur n’est pas la pièce la plus chère du circuit, mais il fait partie de celles qui perturbent vite tout l’équilibre moteur quand elles dérivent. Si je devais retenir une règle simple, ce serait celle-ci: on ne remplace pas ce capteur parce qu’un voyant s’allume, on le remplace parce que la mesure n’est plus cohérente et que le reste de l’admission a été contrôlé sérieusement.
