Fusibles du New Beetle - où les trouver et comment les tester

Sur un New Beetle, les fusibles font partie des premières choses à vérifier dès qu’un éclairage refuse de s’allumer, qu’une vitre reste bloquée ou qu’un accessoire électrique se coupe sans prévenir. Je vais aller droit au but: où ils se trouvent, à quoi ils servent, comment les contrôler proprement et, surtout, comment éviter de remplacer le mauvais élément. C’est la méthode la plus simple pour gagner du temps et éviter les erreurs inutiles.

Où se cachent les boîtes à fusibles du New Beetle

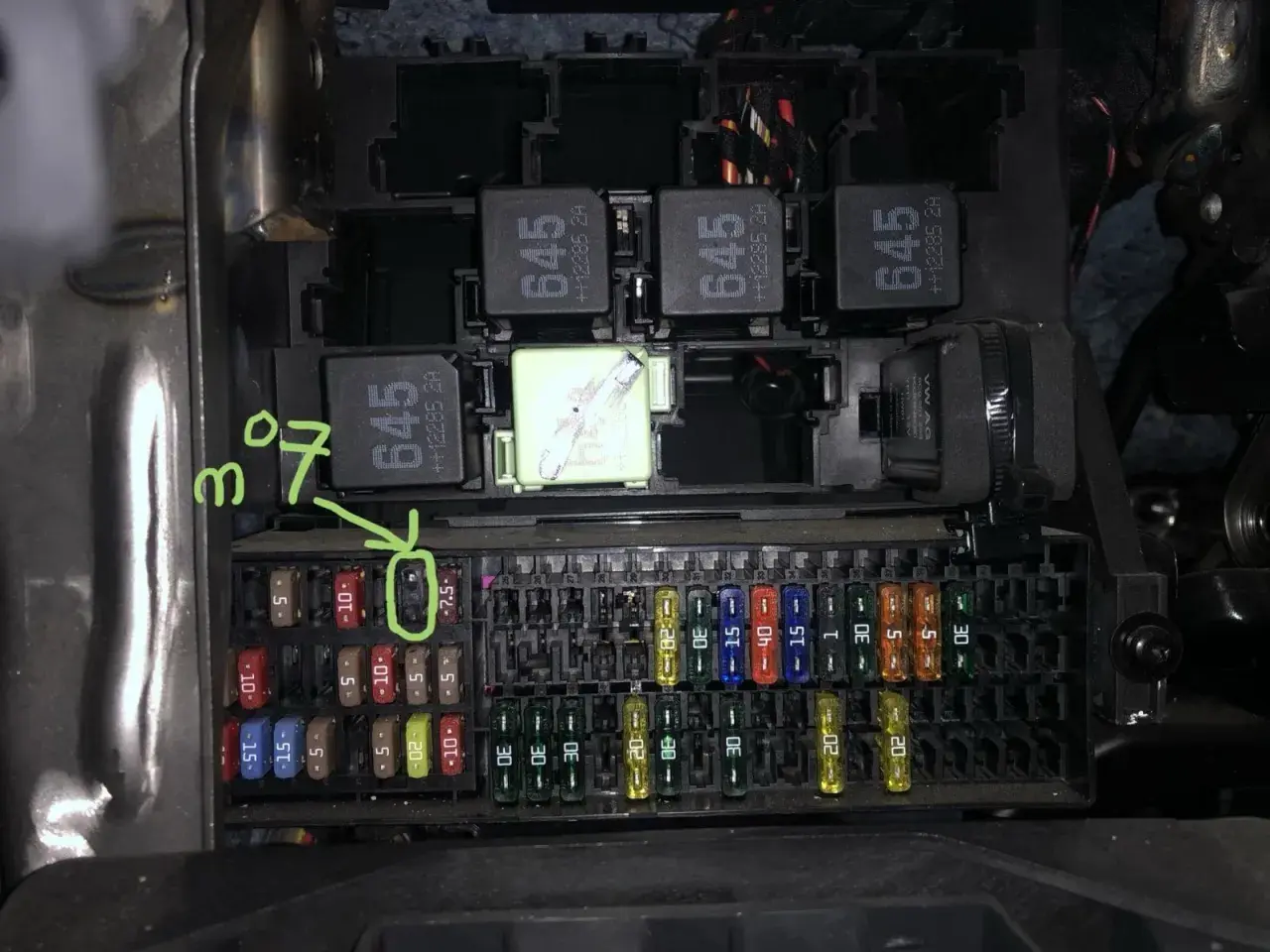

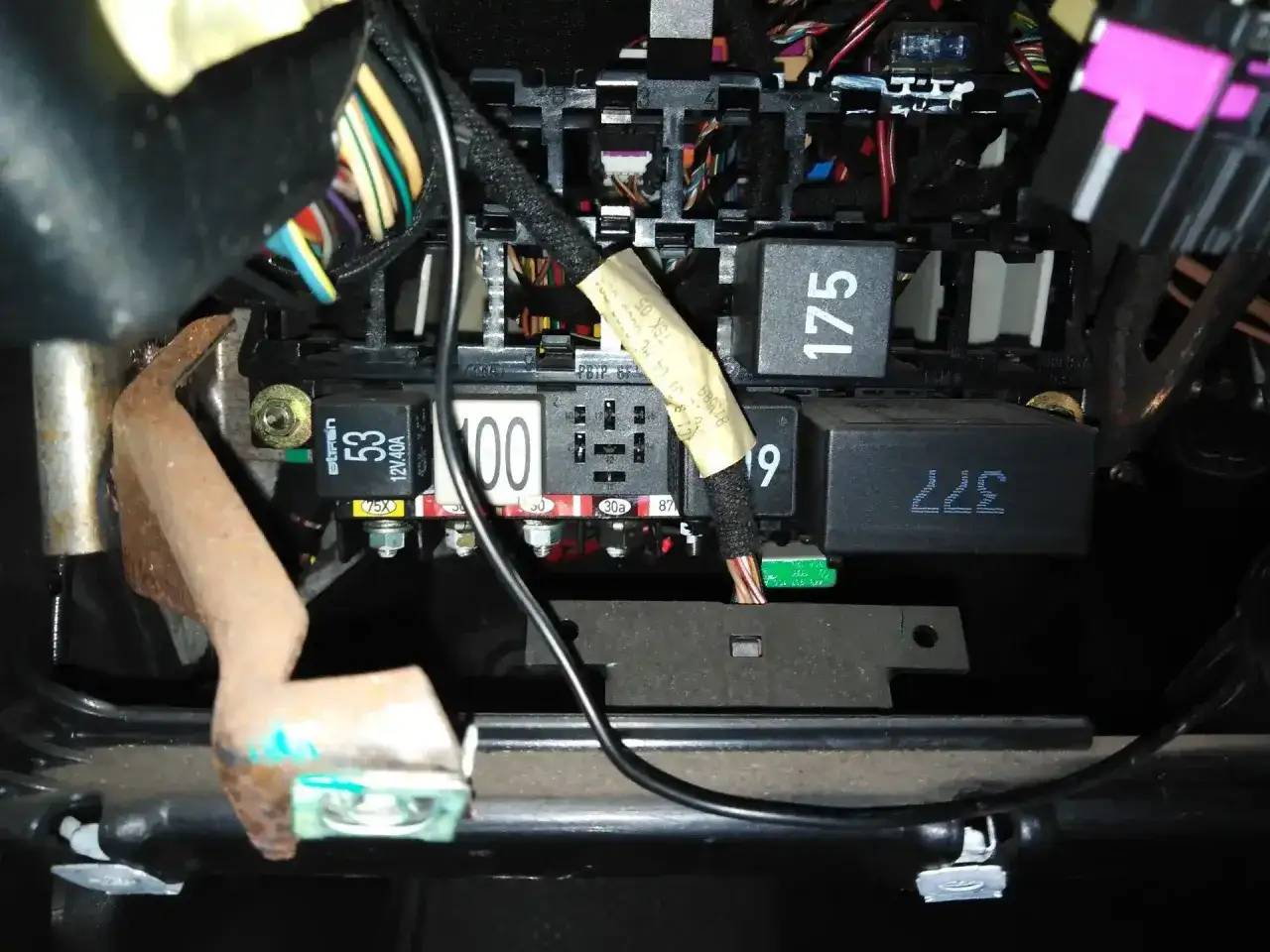

Sur le New Beetle, l’accès principal se fait le plus souvent sur le côté gauche du tableau de bord, côté conducteur, derrière un petit cache plastique. C’est là que se trouvent la majorité des circuits de l’habitacle: éclairage intérieur, commande de vitres, autoradio, allume-cigare ou prise 12 V selon les versions. Sur certaines configurations, il existe aussi un boîtier ou un porte-fusibles dans le compartiment moteur, près de la batterie ou sur le support de distribution électrique.

Je conseille toujours de ne pas me fier uniquement à une photo trouvée au hasard: l’implantation exacte dépend de l’année, de la motorisation et parfois des équipements. Sur une voiture de cette génération, deux New Beetle visuellement proches peuvent avoir une répartition différente des fusibles, surtout entre versions essence, diesel, coupé ou cabriolet.

Le plus simple est donc de procéder dans cet ordre: ouvrir le cache côté conducteur, lire la légende imprimée sur le couvercle si elle est présente, puis confirmer avec le schéma du véhicule. Si le problème concerne un accessoire sous le capot ou un circuit de puissance, je vérifie ensuite la zone batterie/compartiment moteur. Cette logique évite de démonter au mauvais endroit et fait gagner un temps précieux.

Dans la pratique, ce point de départ est déjà la moitié du diagnostic. Une fois l’emplacement compris, il devient beaucoup plus facile de relier une panne à un circuit précis.

À quoi servent les fusibles dans l’éclairage et l’électricité

Un fusible est un élément de sécurité sacrifiable: il coupe le courant si l’intensité devient trop élevée. Autrement dit, il protège le faisceau, les relais, les interrupteurs et parfois les modules électroniques contre une surchauffe ou un départ de dommage plus sérieux. Sur une voiture comme le New Beetle, cette protection est essentielle parce que l’éclairage et les équipements de confort partagent souvent plusieurs alimentations.

Pour être utile, il faut comprendre ce que protège chaque famille de fusibles. Dans un usage courant, on retrouve souvent des circuits liés aux feux de position, aux feux de croisement, aux feux de route, aux antibrouillards, aux plafonniers, à la radio, aux essuie-glaces, aux vitres électriques et à la prise 12 V. Un souci sur un seul de ces éléments peut donc n’être qu’un fusible fatigué, mais un blocage plus global peut indiquer un problème d’alimentation commun.

Je vois souvent une erreur classique: on croit qu’un fusible “gère” une lampe précise alors qu’il protège un ensemble plus large. C’est pour cela qu’une simple panne de feu arrière, par exemple, peut être liée à une cosse oxydée, à une masse fragile ou à une ampoule mal emboîtée. Le fusible reste un point de départ, pas une conclusion.

Dans cette logique, la section suivante compte beaucoup: elle montre comment vérifier le bon fusible sans transformer un contrôle simple en casse-tête.

Vérifier un fusible sans se tromper

Quand je contrôle un fusible, je ne me contente jamais de le regarder de loin. Un filament peut sembler intact alors que le contact interne est faussé, et certaines pannes n’apparaissent qu’en charge. La méthode la plus fiable reste simple et rapide si on reste méthodique.

1. Coupez le contact et, si possible, retirez la clé.
2. Repérez le bon circuit sur le couvercle ou dans le schéma du véhicule.
3. Extrayez le fusible avec la pince prévue ou avec un outil fin non métallique si besoin.
4. Contrôlez visuellement le filament, puis idéalement la continuité au multimètre.
5. Replacez uniquement un fusible du même ampérage et de même type.

Lire aussi : Poids batterie voiture - Le guide pour bien choisir

Ce que je vérifie immédiatement après

Si le nouveau fusible grille aussitôt, je n’insiste pas. Cela veut généralement dire qu’un composant tire trop de courant ou qu’un fil touche la masse quelque part. Dans ce cas, remplacer une deuxième ou une troisième fois le même fusible ne sert à rien: on perd du temps et on peut même aggraver le défaut.

Autre point important: ne jamais monter un fusible plus fort “pour voir si ça tient”. C’est une mauvaise idée, parce qu’on retire précisément la protection prévue par Volkswagen. Le circuit peut alors chauffer avant que le fusible ne réagisse, ce qui est beaucoup plus coûteux qu’un simple remplacement.

Pour un fusible standard, le coût est très faible: en pratique, on est souvent sur 1 à 3 € l’unité, et un petit assortiment coûte fréquemment 5 à 15 €. C’est justement pour cela qu’il faut chercher la cause proprement avant de remplacer au hasard.

Quand le problème vient d’ailleurs que du fusible

Sur un New Beetle, beaucoup de pannes d’éclairage ou d’électricité ressemblent à un fusible grillé alors qu’elles viennent d’autre chose. Je pense en priorité à cinq familles de causes: ampoule, relais, masse, connecteur oxydé et faisceau endommagé. Sur un véhicule déjà âgé, cette prudence change tout.

Je rappelle aussi un point souvent sous-estimé: si plusieurs éléments électriques dépendent d’une même alimentation, un faux diagnostic est facile. Par exemple, une radio muette, un allume-cigare hors service et un plafonnier en panne ne renvoient pas forcément au même fusible. C’est précisément là qu’un contrôle rapide au multimètre fait gagner du temps par rapport à un remplacement à l’aveugle.

Si le véhicule présente des symptômes plus larges, comme un voyant électrique aléatoire ou une coupure sur plusieurs fonctions, il faut aussi envisager l’état de la batterie, des cosses et des masses châssis. Sur une voiture ancienne, une tension instable peut faire croire à une panne de fusible alors que le vrai souci est en amont.

Remplacer le bon élément et éviter la panne qui revient

Le remplacement en lui-même est simple, mais il faut le faire proprement. Je préfère toujours conserver quelques fusibles de rechange dans la voiture, surtout pour les calibres les plus courants. Sur un New Beetle utilisé au quotidien, c’est un petit investissement qui évite d’être bloqué pour une panne mineure.

Deux réflexes comptent vraiment. D’abord, vérifier que le fusible de remplacement a exactement la même intensité nominale. Ensuite, inspecter le support: un logement desserré, noirci ou légèrement fondu indique parfois un échauffement du porte-fusible lui-même. Dans ce cas, le simple remplacement du fusible ne règle rien durablement.

Quand la panne revient, je conseille de raisonner en deux temps. Si le même circuit regrille, il faut rechercher le court-circuit. Si plusieurs fusibles sautent dans des circuits voisins, il faut élargir le diagnostic au faisceau, à l’humidité et aux connexions communes. Dans un atelier, ce genre de diagnostic électrique prend souvent 30 à 90 minutes pour un cas simple, davantage si l’accès est pénible ou si la panne est intermittente.

Si vous passez par un professionnel en France, la facture dépend surtout du temps passé et de la complexité du défaut. Pour une simple remise en état avec fusible et contrôle visuel, on reste souvent sur un montant modéré; dès qu’il faut suivre un court-circuit ou déposer des garnitures, le coût monte vite. C’est pour cela qu’un premier contrôle méthodique à la maison reste pertinent.

Les vérifications que je fais avant de refermer le cache

Avant de refermer la trappe, je prends toujours quelques secondes pour contrôler trois choses: le bon calibre, l’état du support et le bon fonctionnement du circuit après remise en place. Ce sont des vérifications simples, mais elles évitent les retours en arrière.

• Je confirme que le fusible installé correspond bien à l’ampérage prévu.
• Je regarde si le logement n’est ni brûlé ni desserré.
• Je teste le circuit concerné immédiatement, contact mis si nécessaire.
• Je vérifie que le cache se remet sans forcer, car un mauvais emboîtement laisse parfois entrer la poussière ou l’humidité.
• Je garde un mini-assortiment de rechange pour les pannes futures.

Sur un New Beetle, cette discipline fait la différence entre une réparation propre et un problème qui revient quelques jours plus tard. Si vous partez d’une panne d’éclairage ou d’un accessoire électrique muet, commencez par le bon boîtier, identifiez le circuit, contrôlez le fusible, puis seulement après cherchez la cause profonde si la panne persiste. C’est la méthode la plus rapide, la plus sûre et la plus logique pour remettre l’électricité de bord en ordre.
