Les points à vérifier avant de remplacer une pièce du circuit de jauge
- Le fusible n’est pas toujours dédié uniquement à la jauge: il peut protéger le combiné d’instruments ou une alimentation partagée.
- Une jauge qui fluctue légèrement en virage ou en côte n’indique pas forcément une panne.
- Si plusieurs fonctions du tableau de bord tombent en même temps, je soupçonne d’abord l’alimentation ou le fusible.
- Un fusible grillé se remplace à l’identique, jamais par un modèle plus fort.
- Si le nouveau fusible saute encore, le vrai problème est ailleurs: court-circuit, faisceau, sonde ou combiné.
Comment le circuit de jauge est alimenté
Pour bien diagnostiquer une panne, je pars toujours du fonctionnement normal. La jauge n’est pas un simple “compteur de litres” isolé: elle reçoit une information de la sonde située dans le réservoir, puis cette information est interprétée par le combiné d’instruments ou par un module électronique selon le modèle. Le fusible sert surtout à protéger l’alimentation du circuit contre une surintensité.
Autrement dit, si le circuit est coupé, la panne peut venir du fusible lui-même, mais aussi d’un fil coupé, d’une masse défaillante, d’un connecteur oxydé ou du combiné d’instruments. C’est pour cette raison qu’un remplacement à l’aveugle donne souvent un résultat décevant: on change le fusible, puis la jauge reste muette.
| Élément | Rôle | Ce que la panne peut provoquer |
|---|---|---|
| Fusible | Protège l’alimentation électrique du circuit | Jauge inactive, combiné partiellement ou totalement coupé |
| Sonde de niveau | Mesure la hauteur de carburant dans le réservoir | Jauge fausse, bloquée ou instable |
| Faisceau et connecteurs | Transportent le signal et l’alimentation | Panne intermittente, lecture erratique, retour à zéro par à-coups |
| Combiné d’instruments | Affiche le niveau de carburant | Aiguille figée, affichage absent, parfois d’autres voyants touchés |
Quand on a compris cette logique, le diagnostic devient beaucoup plus lisible, et c’est justement ce qui permet de distinguer une vraie panne de fusible d’une sonde fatiguée.
Les signes qui pointent vers le fusible plutôt que vers la sonde
Je me méfie d’un fusible quand la panne touche plusieurs fonctions en même temps. Si la jauge ne répond plus, mais que d’autres éléments du tableau de bord ont aussi des comportements anormaux, il y a de fortes chances que le problème soit sur l’alimentation commune. À l’inverse, si seule la lecture du niveau carburant est fausse, la sonde ou le flotteur deviennent des suspects plus sérieux.
- La jauge reste à zéro alors que le véhicule démarre normalement.
- Le voyant de réserve s’allume sans cohérence avec le niveau réel.
- Plusieurs témoins du combiné d’instruments s’éteignent ou clignotent en même temps.
- L’aiguille ou l’affichage revient brièvement, puis coupe à nouveau.
- Le problème apparaît après une intervention électrique, un changement de batterie ou une mauvaise manipulation sur le faisceau.
Il faut aussi distinguer une vraie panne d’un comportement normal. Sur certaines autos, la jauge bouge légèrement dans une côte, un virage serré ou lors d’un freinage appuyé, parce que le carburant se déplace dans le réservoir. Ce n’est pas joli à voir, mais ce n’est pas forcément une panne. Si, en revanche, la lecture reste incohérente en permanence, il faut passer au contrôle du bon fusible sans s’arrêter au premier regard.
[
Localiser et tester le bon fusible sans se tromper
Sur le terrain, je commence par une règle simple: le plan des fusibles du véhicule vaut plus qu’une supposition. Selon la marque et le modèle, le circuit de jauge peut être protégé par un fusible dédié au combiné, par une alimentation partagée avec l’injection ou par une ligne commune du tableau de bord. C’est pour cela que le même symptôme ne renvoie pas forcément au même emplacement d’un véhicule à l’autre.
- Coupez le contact et retirez la clé ou éloignez la carte si le véhicule en utilise une.
- Ouvrez la boîte à fusibles correspondant au tableau de bord ou au compartiment moteur selon la notice.
- Repérez le fusible lié au combiné d’instruments, à l’injection, à l’alimentation accessoire ou à la jauge de carburant.
- Contrôlez visuellement l’élément métallique à l’intérieur du fusible.
- Si possible, vérifiez la continuité au multimètre, car un fusible peut paraître intact alors qu’il est coupé.
- Remplacez-le uniquement par un fusible de même intensité.
Le point le plus important est là: ne jamais monter un fusible plus fort “pour voir”. Si un 7,5 A grille, il y a une raison. Mettre un 10 A ou 15 A masque le problème et peut laisser le faisceau sans protection. Si le fusible neuf saute immédiatement, j’arrête le test et je cherche un court-circuit, parce que forcer la remise en route ne fait qu’aggraver le diagnostic.
Sur beaucoup de véhicules récents, les petits fusibles du combiné se situent dans l’habitacle et protègent plusieurs fonctions à la fois. C’est pratique pour la conception du véhicule, mais moins pratique pour le conducteur, car une seule panne électrique peut avoir plusieurs effets visibles. Si le fusible est bon, il faut donc suivre le circuit plus loin.Quand le fusible est bon, où chercher ensuite
Quand la protection électrique n’est pas en cause, je cherche dans l’ordre le plus logique. Le but n’est pas de tout démonter, mais de remonter la chaîne jusqu’à la rupture réelle du signal. Sur une panne de jauge, trois zones reviennent souvent: la sonde de réservoir, le faisceau et le combiné d’instruments.
La sonde de niveau ou le flotteur
La sonde est l’un des suspects les plus fréquents. Avec le temps, le flotteur peut se bloquer, la piste résistive peut s’user ou la lecture peut devenir erratique. Le symptôme typique, c’est une jauge qui indique n’importe quoi alors que le véhicule roule normalement. On voit aussi des comportements intermittents: plein affiché après un arrêt, puis retour à un niveau incohérent après quelques kilomètres.
Le faisceau et les connecteurs
Je regarde ensuite les connecteurs, surtout si la panne apparaît par à-coups. Un faux contact ou une masse imparfaite suffit à faire varier la lecture. La corrosion dans la prise du réservoir, un fil écrasé sous une garniture ou une réparation électrique mal faite peuvent suffire à bloquer la jauge. Ce sont des pannes moins spectaculaires qu’un fusible grillé, mais souvent plus longues à trouver.
Lire aussi : Comment démarrer une voiture sans démarreur en toute sécurité ?

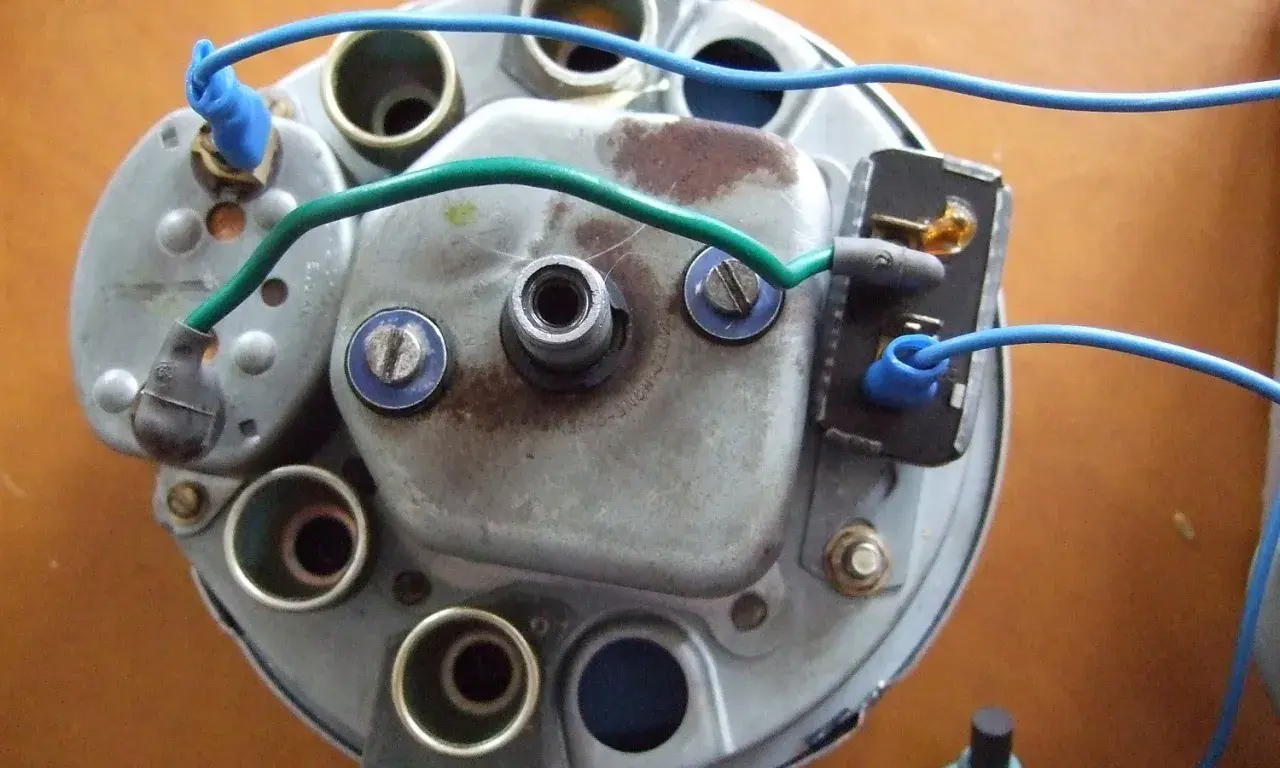

Le combiné d’instruments ou le calculateur de tableau de bord
Si la jauge ne répond plus et que d’autres informations du tableau de bord sont aussi perturbées, le combiné d’instruments lui-même peut être en cause. Je pense alors à une alimentation interne, à une soudure fatiguée ou à un module électronique défaillant. C’est le cas où le remplacement de pièce peut vite devenir coûteux, donc je préfère confirmer le diagnostic avant d’aller plus loin.
Une fois ces pistes triées, la vraie question devient moins technique que budgétaire: réparer soi-même, faire contrôler le circuit ou confier directement la panne à un électricien automobile.
Combien prévoir et quand passer au garage
En France, le coût dépend surtout de la nature exacte de la panne et de l’accessibilité du réservoir ou du tableau de bord. Pour une simple vérification, on reste sur un budget très léger. Dès qu’il faut déposer une garniture, accéder à la pompe ou ouvrir le combiné, la facture peut monter assez vite.
| Intervention | Ordre de prix habituel | Commentaire pratique |
|---|---|---|
| Fusible de remplacement | 1 à 5 € | Très peu cher, mais il faut trouver la cause si le fusible a sauté. |
| Diagnostic électrique | 50 à 120 € | Utile si la panne est intermittente ou si le fusible ne suffit pas à expliquer le défaut. |
| Sonde de niveau ou module de pompe | 120 à 450 € de pièce, souvent 200 à 700 € posé | Le prix monte si la sonde est intégrée à la pompe à carburant. |
| Réparation de faisceau ou connecteur | 80 à 250 € | Variable selon l’accès et le temps passé à localiser le défaut. |
| Combiné d’instruments | 150 à 900 € selon réparation ou remplacement | Le plus sensible côté budget, surtout sur les modèles récents. |
Je recommande de passer au garage dès que le fusible neuf saute, que plusieurs symptômes électriques apparaissent en même temps ou que la jauge alimente un doute sur l’autonomie réelle. Mieux vaut un diagnostic propre qu’une succession de remplacements partiels. C’est encore plus vrai si le véhicule sert tous les jours, car une jauge imprécise finit toujours par créer un risque d’immobilisation.
La méthode la plus sûre pour éviter de changer le mauvais élément
Quand je traite ce type de panne, je garde toujours le même ordre: contrôle visuel, fusible, faisceau, sonde, puis combiné. Cette progression évite les dépenses inutiles et permet de distinguer un simple défaut de protection d’un vrai problème de mesure. C’est aussi la meilleure manière de ne pas confondre une jauge capricieuse avec un réservoir réellement bas.
- Je vérifie d’abord si d’autres fonctions du tableau de bord sont touchées.
- Je consulte ensuite le schéma exact des fusibles du véhicule concerné.
- Je remplace le fusible uniquement par un calibre identique.
- Si le défaut revient, je cherche le court-circuit ou le faux contact.
- Si le fusible tient, je remonte vers la sonde et le combiné.
Au fond, la bonne approche est simple: ne pas surinterpréter un symptôme unique, et ne pas sous-estimer une panne électrique qui se cache derrière une petite aiguille. Avec cette logique, on gagne du temps, on limite les frais et on évite les fausses pistes qui font perdre une demi-journée pour rien.
