Le ventilateur de refroidissement ne sert pas seulement à éviter la surchauffe à l’arrêt : il aide aussi la climatisation et protège le moteur dans les embouteillages. Quand le relais commence à fatiguer, les signes sont parfois francs, parfois trompeurs, et un mauvais diagnostic peut faire changer une pièce inutilement. Je détaille ici les symptômes vraiment utiles, les contrôles à faire avant de condamner le relais, puis la méthode de test et le coût réel de la réparation.
Les signes les plus utiles à repérer avant de remplacer le relais
- Un ventilateur muet à chaud, surtout en ville ou clim allumée, pointe souvent vers un défaut de commande ou d’alimentation.
- Un ventilateur qui tourne en continu moteur froid évoque un relais collé, mais aussi un ordre erroné du calculateur.
- Les pannes intermittentes viennent souvent d’un contact fatigué, d’un connecteur oxydé ou d’une masse instable.
- Avant d’acheter la pièce, je vérifie toujours fusible, relais, capteur de température, moteur et faisceau dans cet ordre.
- Sur une voiture récente, le relais peut être intégré à un boîtier de puissance : le coût n’a alors plus rien à voir avec un simple relais clipsé.
Les symptômes qui orientent vraiment vers un relais de ventilateur HS
Je parle ici du moto-ventilateur de refroidissement, pas du pulseur d’habitacle. Le premier piège, c’est de confondre un vrai défaut avec un fonctionnement normal : le ventilateur peut encore tourner quelques dizaines de secondes après l’arrêt, surtout si le moteur était chaud ou si la clim venait de travailler. En revanche, si l’aiguille grimpe à l’arrêt, si la clim souffle tiède en ville ou si le ventilateur se déclenche au mauvais moment, le circuit de commande mérite une vérification sérieuse.
| Symptôme observé | Ce que cela suggère | Ce que je vérifierais en priorité |
|---|---|---|
| Le ventilateur ne démarre pas à chaud | Relais ouvert, fusible, capteur de température, ordre absent | Alimentation, commande, lecture de température, continuité |
| Le ventilateur tourne en permanence moteur froid | Relais collé, commande calculateur erronée, court-circuit de commande | Relais, signal de commande, température lue par le calculateur |
| Fonctionnement intermittent | Contacts usés, oxydation, connecteur fatigué, masse instable | Boîtier relais, cosses, traces de chauffe, vibrations |
| Une seule vitesse disponible | Relais de vitesse, résistance, module de commande | Architecture du système, résistance éventuelle, sélecteur de vitesse |
| Voyant de température, clim moins efficace, batterie qui se vide | Commande de ventilateur incohérente ou relais qui reste fermé | Lecture défauts, consommation anormale, échauffement du boîtier |
Cette lecture rapide évite déjà une erreur classique : accuser le moteur de ventilateur alors que la panne est en amont. Et c’est justement ce qui m’amène au rôle réel du relais dans le circuit.

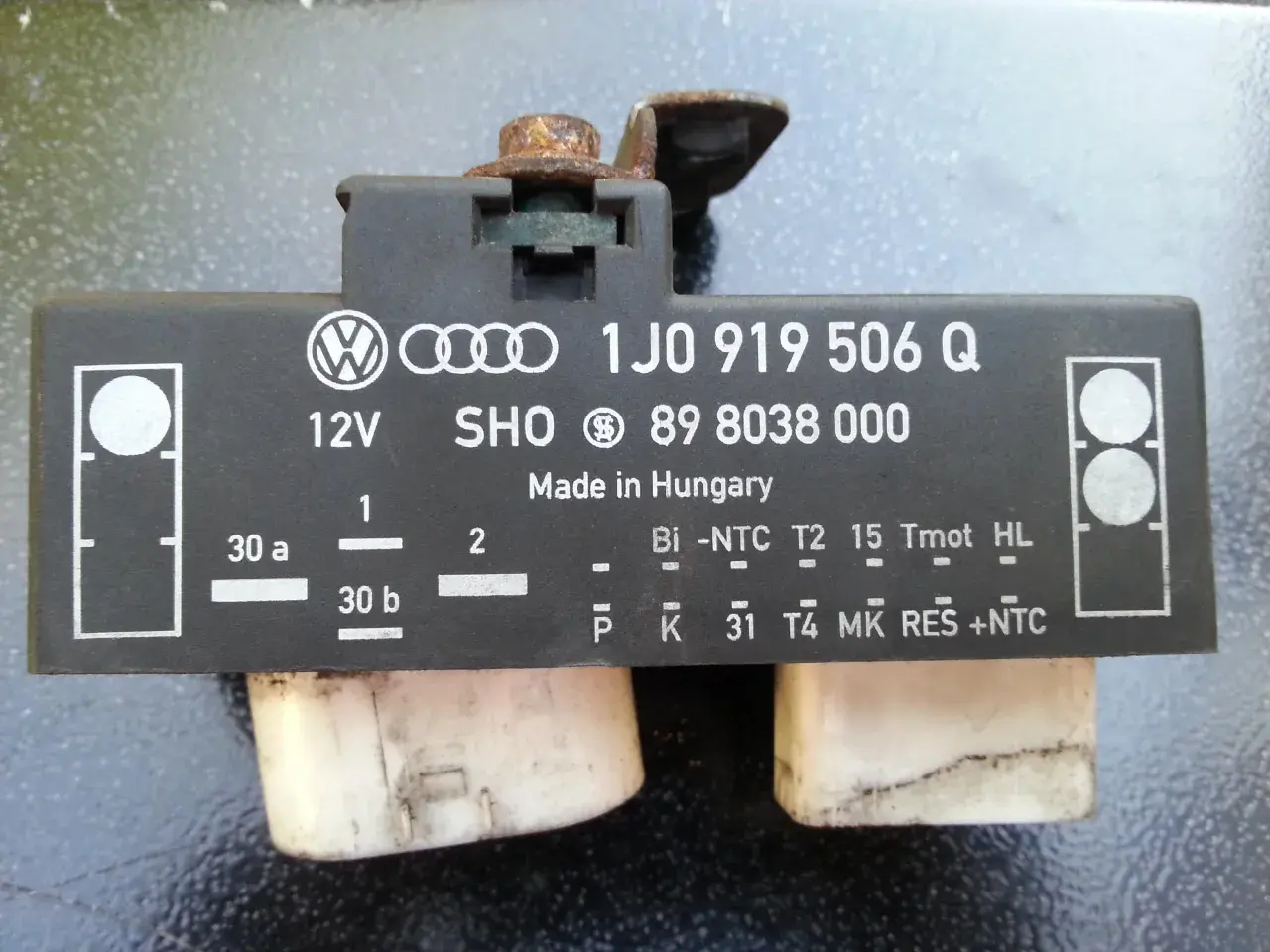

Le rôle exact du relais dans le refroidissement du moteur
Un relais est un interrupteur commandé électriquement. Le calculateur ou le thermocontact envoie un petit signal, et le relais laisse passer le courant nécessaire au ventilateur. Dit autrement, c’est lui qui permet de piloter une charge électrique assez gourmande sans faire passer toute l’intensité dans le circuit de commande.
Sur beaucoup de voitures, ce montage n’est plus un simple relais isolé. On trouve parfois un boîtier de servitude moteur ou un module de puissance qui regroupe plusieurs fonctions : ventilation, alimentation, sécurités diverses. Sur d’autres modèles, surtout plus anciens, le relais travaille avec un thermocontact ou une résistance de vitesse. C’est important, parce que le symptôme ressemble à une panne de relais alors que la vraie cause se situe dans la chaîne de commande.
Je retiens surtout une chose : si le relais ne ferme plus correctement, le ventilateur ne reçoit pas le courant attendu. S’il reste collé, il peut au contraire alimenter le ventilateur en permanence et provoquer un bruit continu, voire une décharge de batterie. Cette logique électrique explique pourquoi une panne de relais peut toucher à la fois la température moteur et la climatisation.
Avant de changer la pièce, je préfère donc comprendre l’architecture exacte du véhicule. C’est précisément ce qui permet d’éviter les diagnostics trop rapides, surtout quand plusieurs éléments peuvent produire le même effet.
Ce qui peut imiter la panne et fausser le diagnostic
Le relais est souvent accusé trop vite. En pratique, plusieurs organes donnent les mêmes symptômes, et je vois souvent des remplacements inutiles quand on ne commence pas par le plus simple.
| Élément en cause | Indice typique | Comment le différencier |
|---|---|---|
| Capteur de température du liquide de refroidissement | Ventilateur trop tardif, déclenchement incohérent, valeur affichée irréaliste | Lecture en temps réel à la valise, comparaison avec la température réelle |
| Fusible ou alimentation | Aucun départ du ventilateur, parfois après un échauffement du boîtier | Contrôle visuel et électrique du fusible, tension présente ou non |
| Moteur de ventilateur | Le relais clique mais le ventilateur ne tourne pas, ou tourne lentement | Test direct du moteur sous 12 V |
| Résistance ou module de vitesse | Une seule vitesse, ventilation en mode secours uniquement | Vérification des vitesses disponibles et du schéma de montage |
| Faisceau ou masse | Panne intermittente, retour de la panne après un choc ou une pluie | Inspection des connecteurs, recherche d’oxydation et de fils chauffés |
| Pressostat ou gestion de climatisation | Le souci apparaît surtout clim enclenchée | Contrôle de la pression de clim et de la demande envoyée au ventilateur |
Le détail qui fait souvent la différence, ce sont les traces physiques : plastique bruni, cosse noircie, odeur de chaud, relais qui chauffe anormalement. Quand je vois ça, je ne me contente jamais d’un simple échange de pièce, parce qu’une surintensité ou un mauvais contact peut avoir déjà abîmé l’ensemble du connecteur.
Comment je teste le relais sans remplacer des pièces au hasard
Je procède toujours du plus simple au plus parlant. L’objectif n’est pas de multiplier les démontages, mais d’isoler le maillon qui bloque le courant ou la commande.
Le test le plus rapide
Quand le véhicule possède un relais identique sur un autre circuit non essentiel, je peux parfois les intervertir pour voir si le défaut suit la pièce. C’est simple, rapide et souvent très révélateur. En revanche, je ne le fais qu’avec une référence strictement compatible, parce qu’un mauvais échange peut créer un nouveau problème.

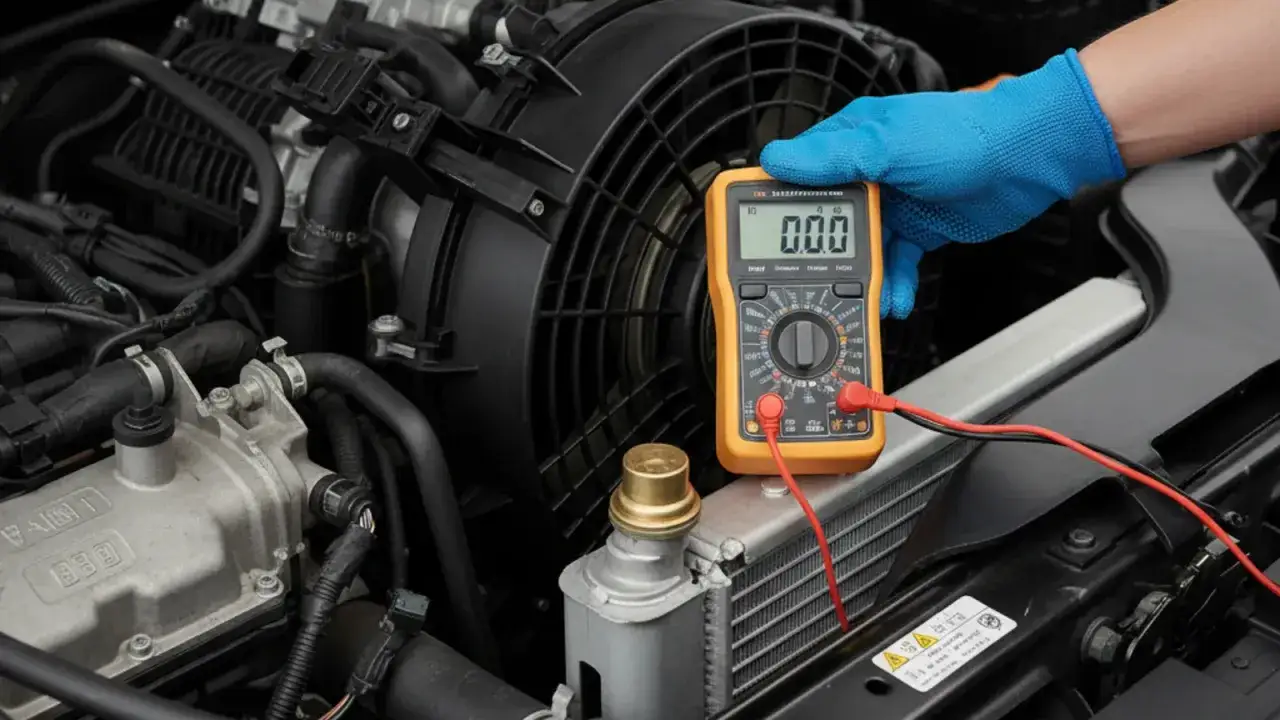

Le test au multimètre
Je vérifie ensuite si la bobine du relais présente une résistance cohérente et si les contacts se ferment bien lorsqu’on alimente la commande. Là encore, je ne m’accroche pas à une valeur universelle : je compare avec la référence du relais ou avec les données du constructeur quand elles sont accessibles. Un relais peut cliquer sans pour autant laisser passer le courant correctement, et c’est là que le diagnostic visuel devient trompeur.
Lire aussi : Tester batterie auto - Le guide complet pour un diagnostic fiable
Le test fonctionnel avec la valise
Quand j’ai un outil de diagnostic, je commande le ventilateur et je lis les défauts enregistrés. Des codes comme P0480, P0481 ou P0483 orientent souvent vers le circuit de refroidissement, mais ils ne désignent pas toujours le relais seul. Ils disent surtout qu’il y a un problème de commande, d’alimentation ou de retour d’information. Si le calculateur demande le ventilateur et que rien ne sort du relais, je remonte vers l’alimentation. Si le courant sort bien mais que le ventilateur ne tourne pas, je regarde le moteur ou la masse.
Je me méfie d’un réflexe fréquent : shunter au hasard avec un fil pour “voir si ça marche”. Sans schéma précis, on peut endommager le faisceau, faire sauter un fusible ou créer un court-circuit. Une méthode propre prend souvent moins de temps qu’une réparation précipitée, et elle évite les dégâts en cascade.
Le coût de réparation en France selon le type de montage
Le budget dépend beaucoup de l’architecture du véhicule. Un simple relais accessible dans la boîte à fusibles n’a rien à voir avec un module intégré au boîtier de puissance. En atelier, je sépare toujours le prix de la pièce, le temps d’accès et le vrai temps de diagnostic.| Cas de figure | Prix pièce estimé | Main-d’œuvre estimée | Budget total courant |
|---|---|---|---|
| Relais simple et accessible | 10 à 40 € | 30 à 70 € | 40 à 110 € |
| Relais avec accès un peu pénible | 15 à 50 € | 50 à 100 € | 65 à 150 € |
| Module de commande ou boîtier intégré | 80 à 250 € | 50 à 150 € | 130 à 400 € |
| Diagnostic électrique seul | 0 € | 40 à 100 € | 40 à 100 € |
Ces fourchettes restent indicatives, mais elles reflètent bien la réalité : le relais lui-même coûte souvent peu cher, alors que l’accès, la dépose d’éléments autour du radiateur ou la présence d’un boîtier électronique peuvent faire grimper la facture. Et si le ventilateur tire trop de courant parce que son moteur fatigue, le nouveau relais risque de regriller rapidement.
Ce que je surveille après réparation pour éviter la rechute
Une fois la pièce remplacée, je ne considère pas le dossier clos tant que le circuit n’a pas été observé dans les mêmes conditions qui ont déclenché la panne. Je laisse monter le moteur en température, j’active la clim, puis je vérifie que le ventilateur se déclenche au bon moment et s’arrête quand la charge thermique redescend. C’est le seul moyen de valider que le problème était bien dans la commande et pas ailleurs.
- Je contrôle le niveau de liquide de refroidissement et la purge si le véhicule en a besoin.
- J’inspecte les connecteurs du boîtier relais pour repérer une cosse desserrée ou oxydée.
- Je regarde l’état du ventilateur lui-même, parce qu’un moteur dur à la main ou bruyant fatigue le relais.
- Je nettoie la zone avant du radiateur si elle est encombrée de poussière, d’insectes ou de feuilles.
- Je surveille les reprises de panne par temps chaud et en circulation lente, là où le défaut apparaît le plus vite.
Le bon réflexe, au fond, c’est de traiter la cause racine et pas seulement le symptôme électrique. Si le ventilateur se déclenche mal, si la clim perd en efficacité ou si la température grimpe dans les bouchons, je considère cela comme un signal à prendre au sérieux, parce qu’une panne de commande peut rapidement finir en vrai souci de refroidissement moteur.
